CST3640概要:
CST3640多点电容触控芯片，支持单层，多层模组及多种图案，采用多路7V以上高压驱动，实现高性能，高灵敏度真实多指触摸效果。相较传统的单路低压驱动可提供更高的信噪比和抗干扰能力。同时，芯片内部集成自互一体电容感应�？椋岷现悄苌杷惴ǎ谑迪挚焖俜从Φ耐保哂杏乓斓目乖�、防水、低功耗表现。
CST3640特性:
* 高性能电容检测电路及DSP�？�
-自互一体电容检测�？椋�
-多路高压同时驱动，实现高灵敏度，高信噪比采样；
-动态宽范围跳频技术，硬件滤波�？椋康墓材：鸵壕Э垢扇拍芰Γ�
-内置32Bit MCU，最高100MHz时钟；
-内置Flash存储，支持在线编程；
-支持触摸板鼠标各种手势；
* 性能指标
-支持报点率到160Hz；
-最多支持真实10指触摸；
-动态模式下典型功耗（140Hz）：9mA；
-监控模式下典型功耗（10Hz）：500uA；
-睡眠模式下典型功耗：30uA；
-带水操作，大拇指识别及大手掌抑制。
* 电容屏支持
-支持40个驱动/感应通道，并支持灵活互换；
-通道悬空/下拉设计支持；
-支持传统的DITO、SITO以及触摸软硬板电路各种图形Sensor；
-支持Sensor和排线的短路、开路、微短微断、一致性等工厂测试工具链；
-模组参数自动调校，最大支持阻抗达40K；
-Cover Lens厚度支持，玻璃<=2mm，亚克力<=1mm。
* 通讯接口
-IIC主/从通讯接口，速率10k~400kbps软件可配置；
-支持PS2接口通讯；
-支持PTP、HID-IIC等触摸板协议；
-GPIO支持，多种工作模式可配，内置2.5k上拉电阻模式；
-内置1.8V LDO，兼容1.8V/VDDA接口电平可配。
* 电源供电
-单电源供电2.7~5.5V，请参考电路设计；
-少量的外围器件。
* 封装类型：QFN52 6mm*6mm 0.4mm Pitch。
CST3640应用:
触摸板、手机、平板等。

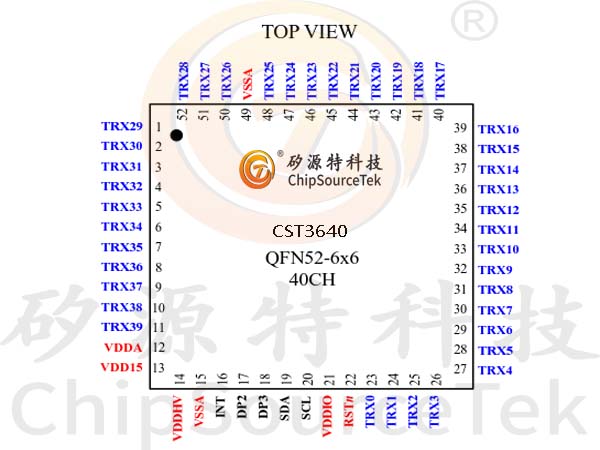

CST3640引脚排列:
CST3640引脚排列:

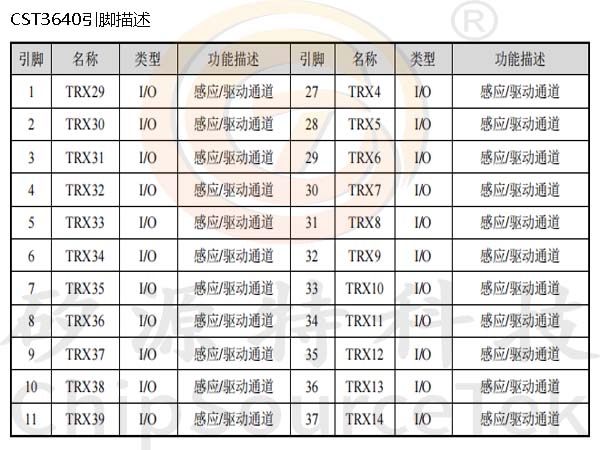

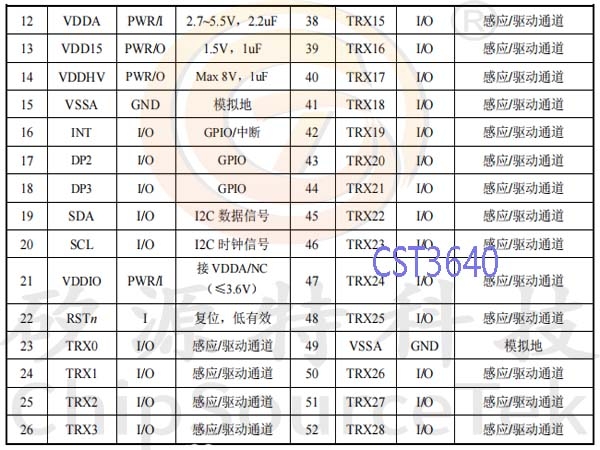

CST3640引脚描述:

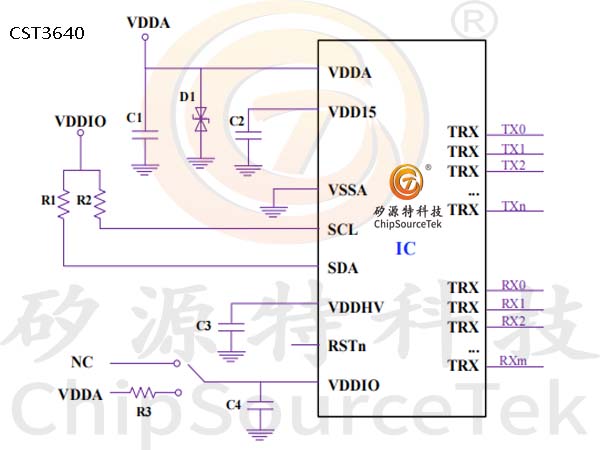

CST3640典型应用电路图:
C1：2.2uF/6.3V C2: 1uF/6.3V
C3：1uF/10V C4: 1uF/6.3V
R3: 560 ohm
D1：可�。琓VS管（ESD5Z3.3/5.0V对应VDDA），增强ESD能力；
R1/R2: 可�。� IIC 总线上拉电阻，可配置芯片内部2.5K上拉代替。
VDDIO：VDDA( 3.6V)或者悬空，悬空IIC总线电压默认1.8V。
DP和INT：通用数字I/O，可作为INT，也可作为SensorID悬空或接GND。
CST3640订购信息:
|
料号
|
封装
|
表面印字
|
包装
|
|
CST3640
|
QFN6*6-52L(P0.40 T0.55)
|
CST3640
XXXXX
（生产跟踪码）
|
4000/盘，编带出货
|
CST3640功能描述:
CST3640系列多点电容触控芯片，采用7V高压多路驱动，相较传统的低压驱动可提供更高的信噪比和抗噪能力，实现超灵敏触摸。同时，芯片内部自互电容感应�？椋岷现悄苌杷惴ǎ谑迪挚焖俜从Φ耐保哂屑溆乓斓目乖搿⒎浪�、低功耗表现。

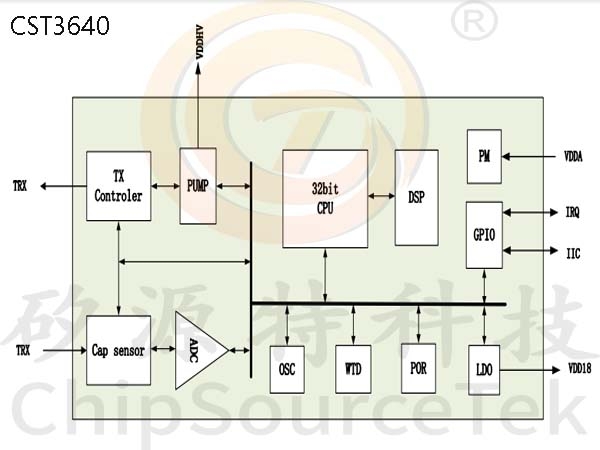

整体系统框图如下：
