FM9689概述：
FM9689是一款锂电池充放电电源管理 IC，集成了锂电池充电管理，高效率的升压放电输出，LED灯电量指示和按键功能�？�。
FM9689 是以线性方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，输出电压稳定等优点。
FM9689的DC-DC同步升压�？榧赡诓抗β蔒OS管，提供5V/0.5A的输出，可以提供高达90%的升压转换效率，输出电压可达到±1%的精度。
FM9689具有多重保护设计，包括负载过流保护，输入过压保护，输出限流保护，输出短路保护，芯片过温保护。同时芯片端口设计了高性能的ESD保护电路，使得芯片具有极高的可靠性。
FM9689配置了自动识别负载功能，检测到负载自动开启升压输出；
FM9689目前提供SOP8 的封装形式。
FM9689特性：
外围电路简单，无需外部 MOS
可编程充电电流，最大 0.3A@5V
低待机电流，FM9689 待机电流约 6uA
充饱电压可�。涞绺〕涞缪咕�±1%
软启动功能
涓流/恒流/恒压三段式充电
可以实现最大 0.5A@5V 升压输出
整体方案升压最高效率可达 90%
输入电源上电后掉电电池自动升压供电
输出限流保护、短路保护等多重保护设计
空载检测关闭升压功能，空载判断电流默认值约为 7mA
空载判断电流 1~7mA 多档位可调
可以驱动 2 颗 LED 指示充放电状态
支持充电 DATA 协议
FM9689提供SOP8封装
FM9689应用：
TWS无线蓝牙耳机充电仓
其他便携设备

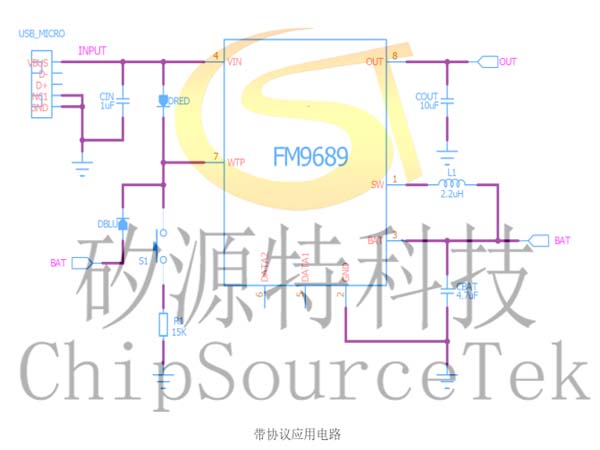

FM9689带协议典型应用原理图：

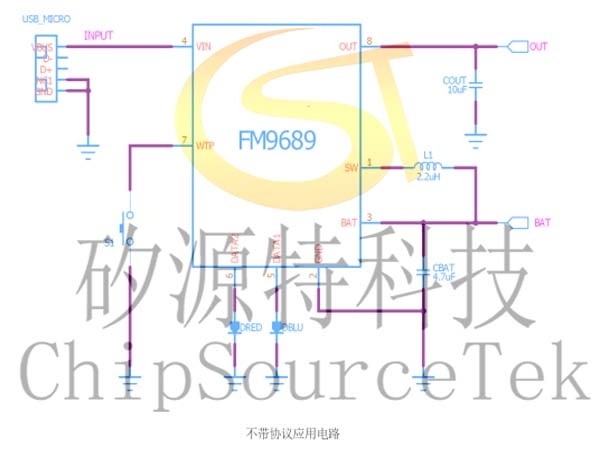

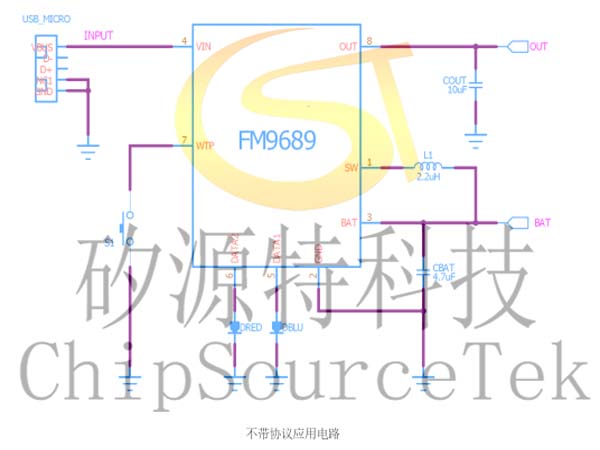

FM9689不带协议典型应用原理图：
FM9689应用说明：
1.电容的选择：
CBAT，COUT，CVIN 电容为滤波电容，可使用陶瓷电容，耐压推荐选择 10V，增大电容值会使系统更加稳定。任何情况下，选择质量较差的电容都可能会引起整个系统性能下降，使用寿命缩短，甚至无法正常工作，所以请慎重选择电容。
2.电感L1的选择：
推荐使用屏蔽电感，也可使用非屏蔽电感降低成本。电感取值 2.2uH 的，电感值不同会影响空载检测电流，请以实测数据为准。
3.升压带载测试：
因为芯片增加了两级短路保护，所以对升压带载测试时有一定要求：
如果 USB 接大电容负载（某些型号的负载仪电容非常大），有可能误判短路保护。
用电压源模拟电池时，各种型号电源的瞬态响应不同，电源线的阻抗也可能比较大，在升压带 CC 或CR 负载或者带负载启动时，也有可能出现短路保护的情况。实际应用时，由于接的是电池，CC 或 CR 的情况会改善。一般便携设备输入电容都比较小，同时它们会检测输入电压，如果输入电压不够时不会充电，所以实际移动电源成品给便携设备充电时不会出现误判短路的情况。
FM9689 PCB布局注意事项：
1.大电流回路
大电流回路指开关时走大电流的器件和走线，在此系统中由 L1，CBAT，COUT 及他们之间的连线构成，他们的布线要尽量宽和短，高频开关（电流不连续）通路不要过通孔，及 CBAT，L1 必须在 PCB的同一面，且要放在一起。
2.GND
FM9689 的 OUT 和 GND 引脚分别是芯片驱动部分的电源和地，在开关工作时会有瞬间大电流流入和流出，因此，画 PCB 时 CBAT 的负端，GND 尽量靠近，不要过孔。
3.电容摆放
所有电容必须紧靠芯片摆放。
4.WTP走线
WTP走线注意绕开电感 L1，以免收到干扰。

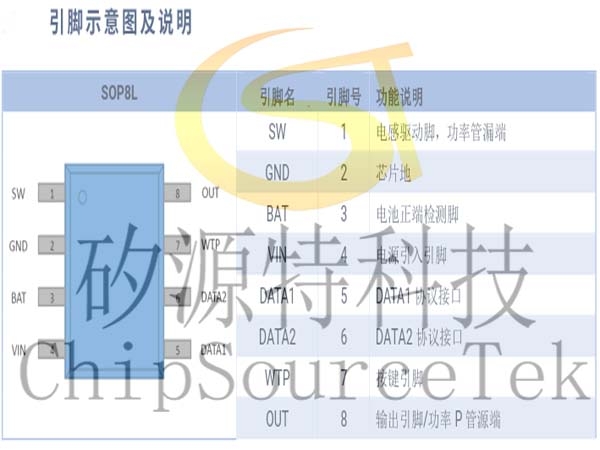

FM9689脚位示意图及脚位定义图：

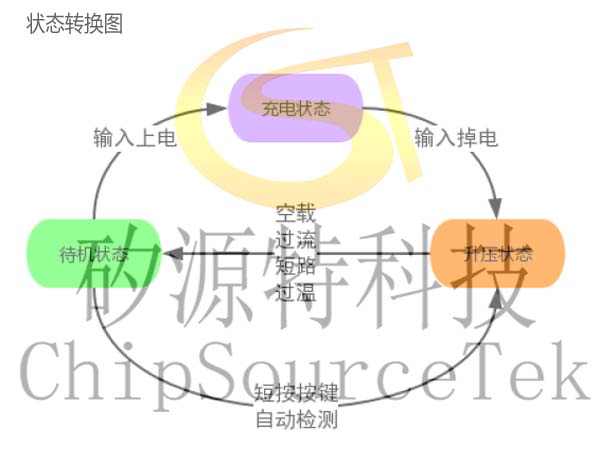

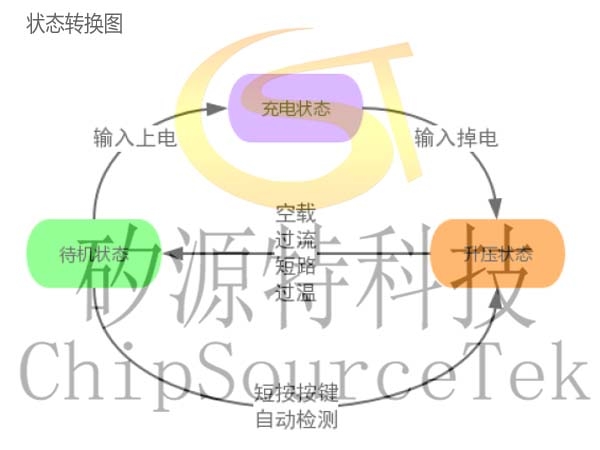

FM9689状态转换图：
