TRSP(M)5018A 描述:
TRSP（M）5018A系列是一款4位微控制器，采用PWM直接驱动电路，可播放4路旋律或4路ADPCM。PWM分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。此上行的时钟频率通常为8.192（±3%）MHz。该芯片在2.0V～5.5V的宽电压范围内工作，内部包含程序ROM（PROM）和数据ROM（DROM）。
最大程序ROM为4K字，最大数据ROM大小为56K字节。最大工作SRAM是（64+2）个半字节。它总共提供了4个软件可编程I/O端口。
TRSP(M)5018A 特征:
工作电压：2.0V至5.5V
MCU工作频率：8.192MHz
内存大小
-程序ROM大�。�4K*12位OTP型
-数据ROM大�。�56K*8位OTP型
-SRAM大�。�64*4位
-用户寄存器：2*4位
断电模式唤醒功能：
-HALT模式唤醒源：端口A可以从HALT模式醒来到NORMAL模式，并执行唤醒子程序。
4个输入/输出引脚：端口A可以逐位定义为输入或输出端口。
三重复位条件：
-低电压复位。（LVR=2.0伏）
-上电复位。
-看门狗计时器溢出。
一个内部中断源：
-PWM中断。
警报显示终端
-看门狗计时器，可通过选项启用/禁用。
-WDT周期为256*256*16/Fsys。（对于系统时钟=8.192MHz，WDT周期为0.13秒）
音频输出：
-通过选项支持PWM或DAC模式。
-支持8/10/12位。
支持下拉电阻1M、50K或220K欧姆、低压复位等选项设置。
振荡器保险丝选项±3%，温度和电压补偿。
支持读取禁止的安全选项（1位）。
支持16级LVD功能。

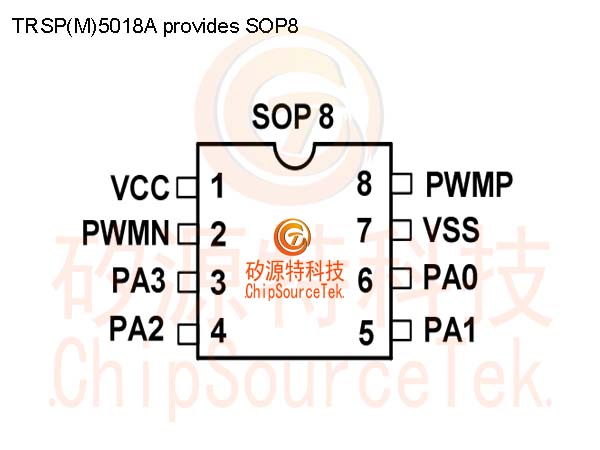

TRSP(M)5018A 封装:
5018A yjt.jpg)

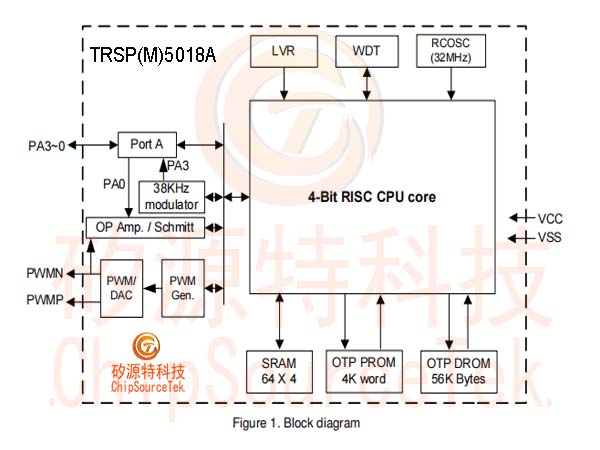

TRSP(M)5018A 方框图:
5018A kt.jpg)

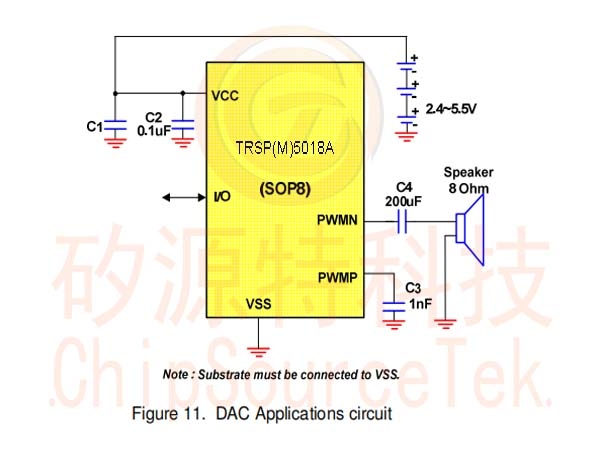

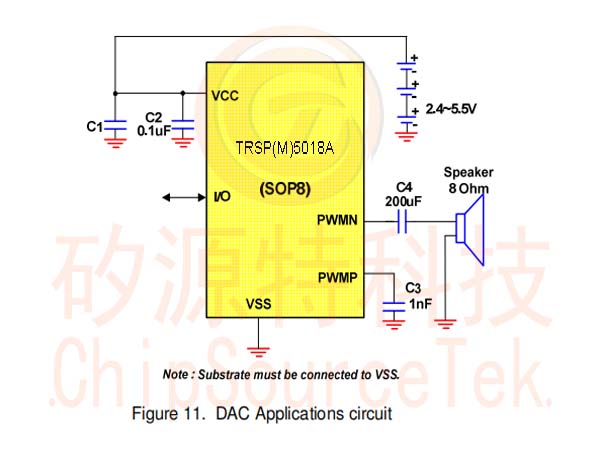

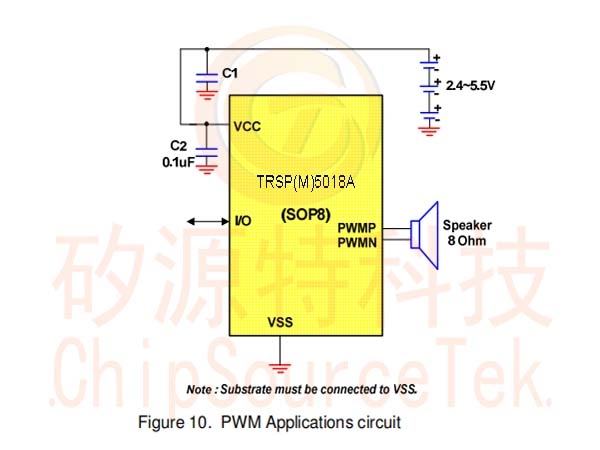

TRSP(M)5018A 应用电路:
5018A YYT1.jpg)
5018A YYT2.jpg)
