CST5080A 一般说明：
CST5080A系列是4位微控制器，可播放4路旋律或4路ADPCM，采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。此上行的时钟频率通常为8.192（±3%）MHz。该芯片在2.0V～5.5V的宽电压范围内工作，内部包含程序ROM（PROM）和数据ROM（DROM）。程序ROM为8K字，数据ROM大小为240K字节。最大工作SRAM是（128+2）个半字节。它总共提供了12个软件可编程I/O端口。
CST5080A 特点:
工作电压：2.0V至5.5V
MCU工作频率：8.192MHz
内存大小
程序ROM大�。�8K*12位OTP型
数据ROM大�。�240K*8位OTP型
SRAM大�。�128*4位
用户寄存器：2*4位
断电模式唤醒功能：
HALT模式唤醒源：端口A、端口B和端口E/CE可以从HALT模式醒来到NORMAL模式，并执行唤醒子程序。
8个输入/输出引脚：端口A和端口B可以逐位定义为输入或输出端口。
4个输入/输出端口，或4个仅输入端口，或由选项定义的4个仅输出端口“端口CE/E/C”：
如果使用仅输入端口，则端口E定义为仅输入端口。
如果使用仅输出端口，则端口C定义为仅输出端口。
如果选择了输入/输出端口，则端口CE被逐位定义为输入/输出端。
四重设条件：
低电压复位。（LVR=2.0伏）
上电复位。
外部复位引脚。（低激活）
看门狗计时器溢出。
一个内部中断源：
PWM中断。
WDT
看门狗计时器，可通过选项启用/禁用。
WDT周期为256*256*16/Fsys。（对于系统时钟=8.192MHz，WDT周期为0.13秒）
音频输出：
通过选项支持PWM或DAC模式。
支持8/10/12位。
支持下拉电阻1M、50K或220K欧姆、复位引脚（PB3或PC3）、低电压复位等选项设置。
振荡器保险丝选项±3%，温度和电压补偿。
支持读取禁止的安全选项（1位）。
支持16级LVD功能。

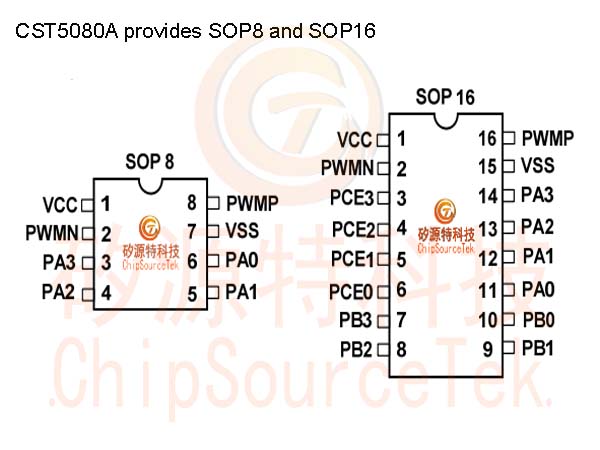

CST5080A 提供了SOP8和SOP16封装：

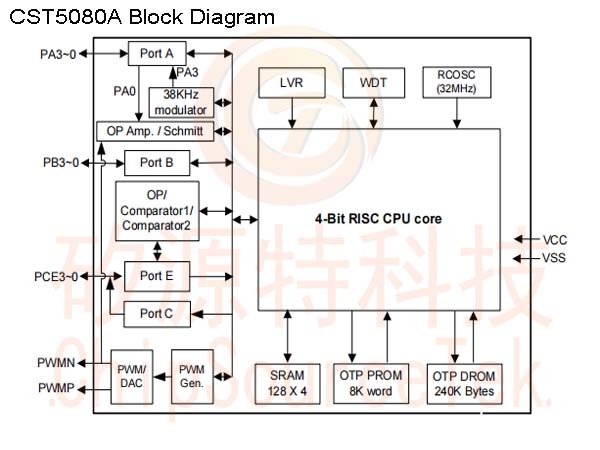

CST5080A 方框图：

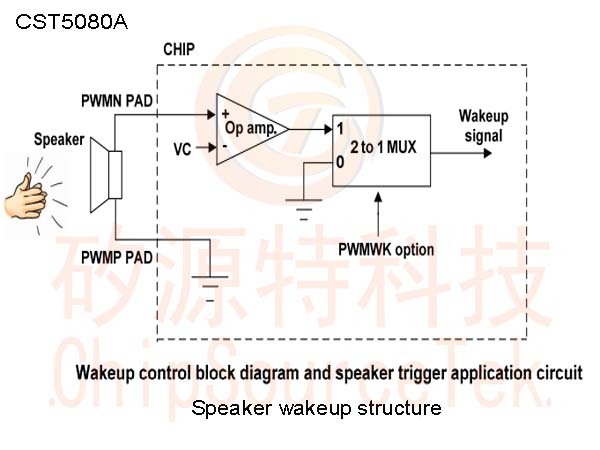

CST5080A 扬声器唤醒结构：

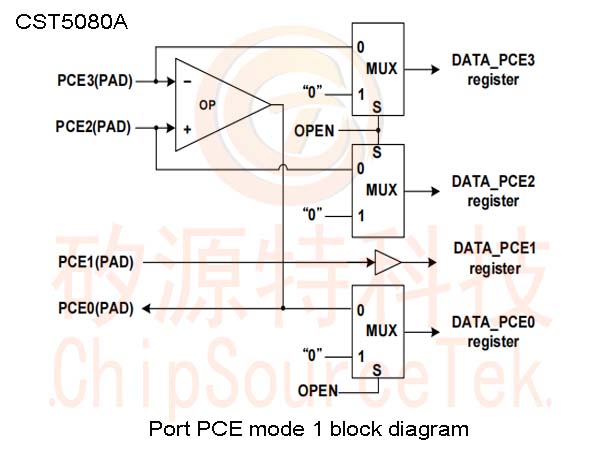

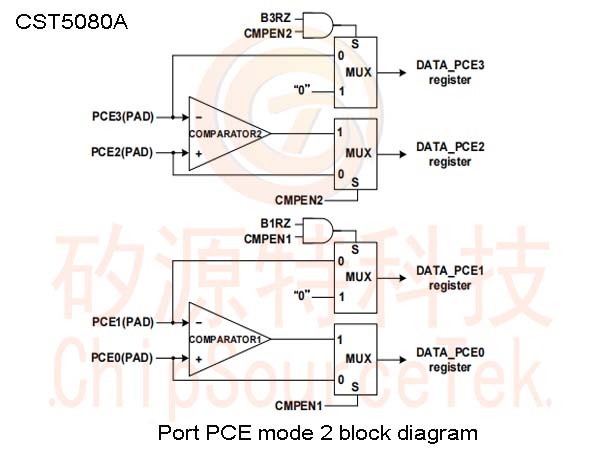

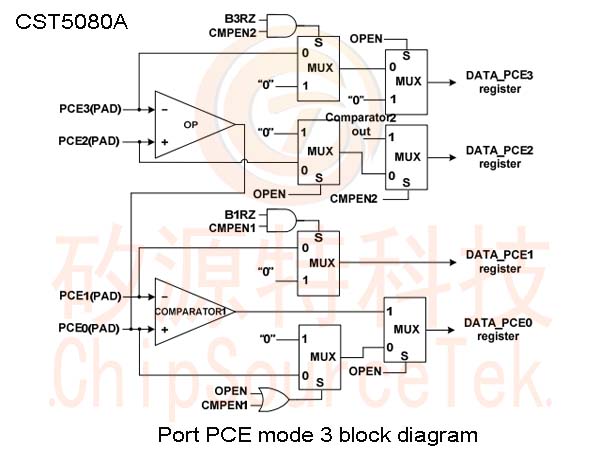

CST5080A 端口PCE模式框图：

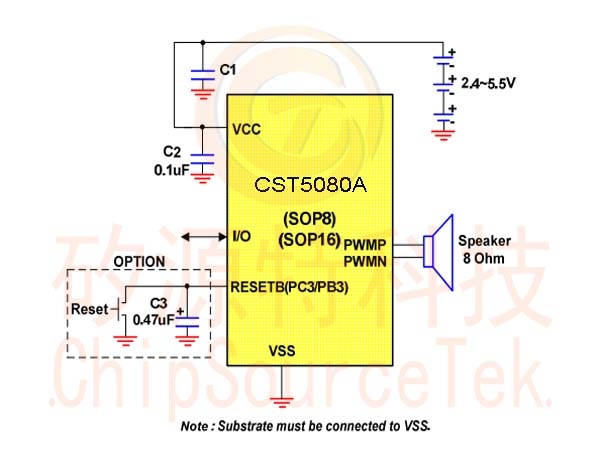

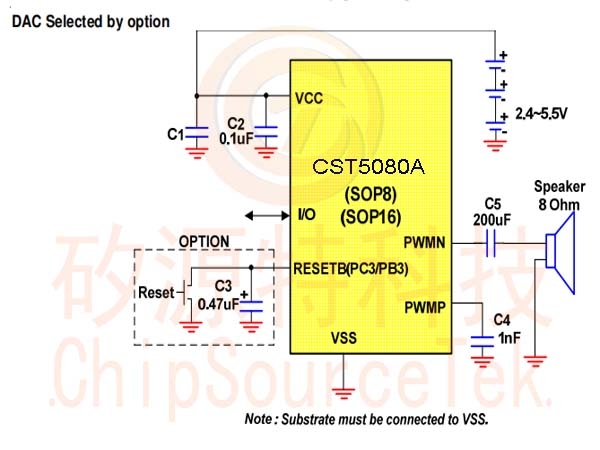

CST5080A 应用电路：
