CST5022A 一般说明:
CST5022A系列是一款4位微控制器，可播放4路旋律或4路ADPCM，采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为8.192（±3%）MHz。该芯片在2.0V～5.5V的宽电压范围内工作，内部包含程序ROM（PROM）和数据ROM（DROM）。
最大程序ROM为4K字，最大数据ROM大小为66K字节。最大工作SRAM是（128+2）个半字节。它总共提供了16个软件可编程I/O端口。
CST5022A 特性：
工作电压：2.0V至5.5V
MCU工作频率：8.192MHz
内存大小
-程序ROM大�。�4K*12位MASK类型
-数据ROM大�。鹤畲�66K*8位MASK类型
-SRAM大�。�128*4位
-用户寄存器：2*4位
-断电模式唤醒功能：
-HALT模式唤醒源：端口A、端口B、端口D和端口E/CE可以从HALT模式醒来到NORMAL模式，并执行唤醒子程序。
-RTC唤醒：时钟源来自内部LRCOSC，时间周期为1/16/64/128 ms。
-RTC唤醒功能仅支持TRSP（M）5041S1。
12个输入/输出引脚：端口A、端口B和端口D可以逐位定义为输入或输出端口。
4个输入/输出端口，或4个仅输入端口，或由选项定义的4个仅输出端口“端口CE/E/C”：
-如果使用仅输入端口，则端口E定义为仅输入端口。
-如果使用仅输出端口，则端口C定义为仅输出端口。
-如果选择了输入/输出端口，则端口CE被逐位定义为输入/输出端。
四重设条件：
-低电压复位。（LVR=2.0伏）
-上电复位。
-外部复位引脚。（低激活）
-看门狗计时器溢出。
一个内部中断源：
-PWM中断。
WDT
-看门狗计时器，可通过选项启用/禁用。
-WDT周期为256*256*16/Fsys。（对于系统时钟=8.192MHz，WDT周期为0.13秒）
音频输出：
-通过选项支持PWM或DAC模式。
-支持8/10/12位。
支持下拉电阻1M、50K或220K欧姆、复位引脚（PB3或PC3）、低电压复位等选项设置。
振荡器保险丝选项±3%，温度和电压补偿。
支持读取禁止的安全选项（1位）。
支持16级LVD功能。

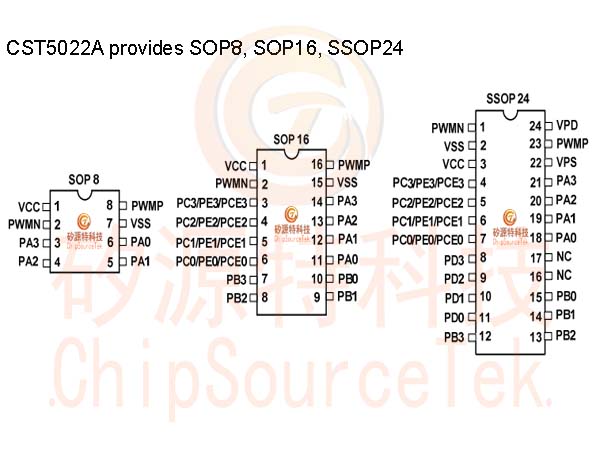

CST5022A 提供SOP8, SOP16, SSOP24 封装：

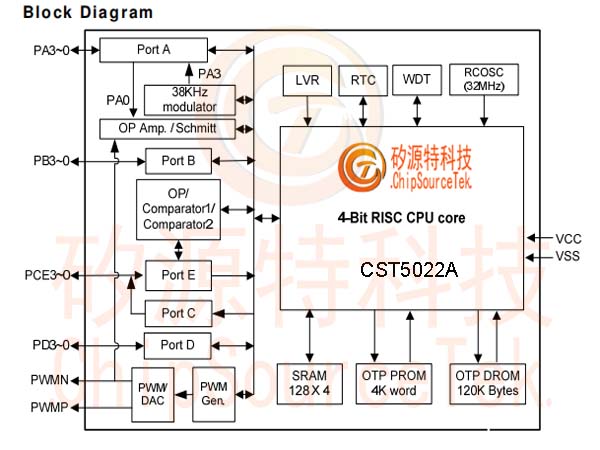

CST5022A 框图：

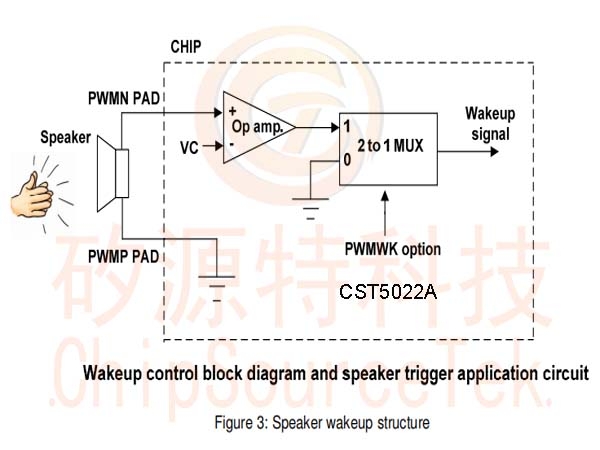

CST5022A 扬声器唤醒结构：

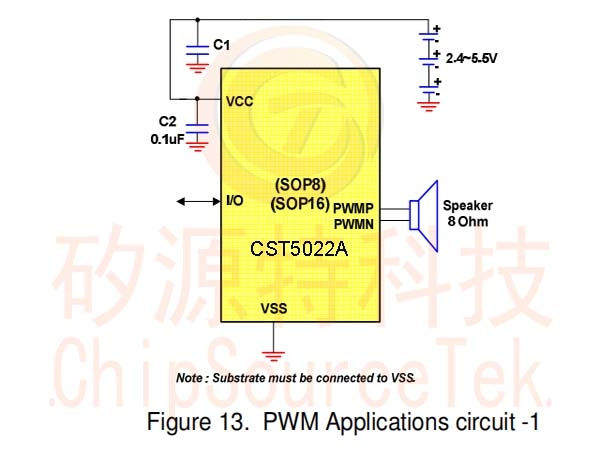

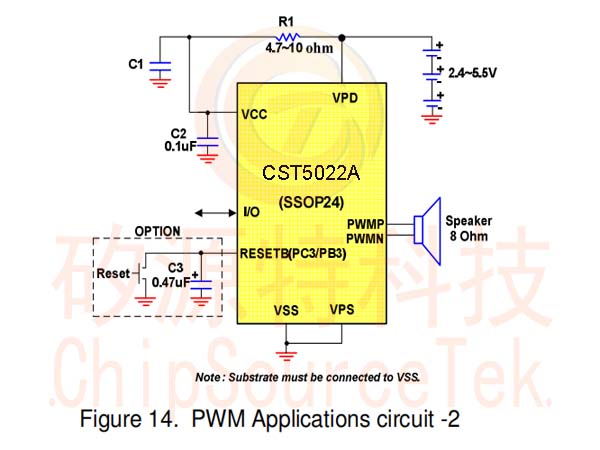

CST5022A 应用电路：

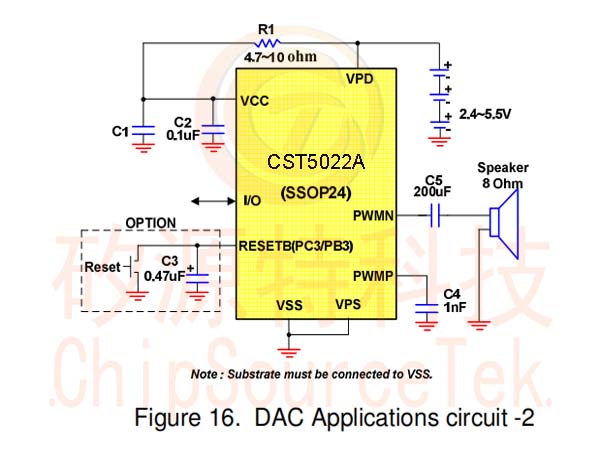

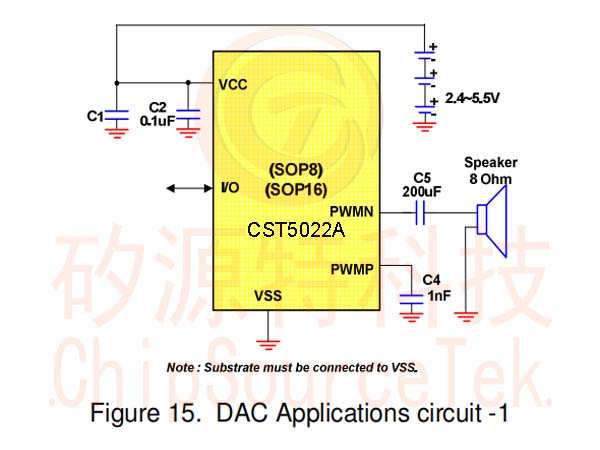

CST5022A DAC由选项选择:

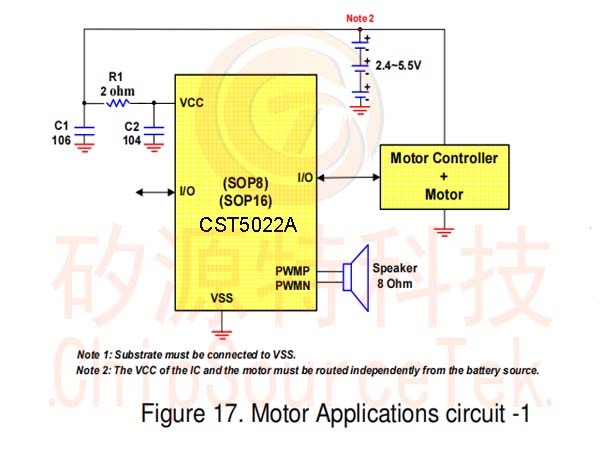

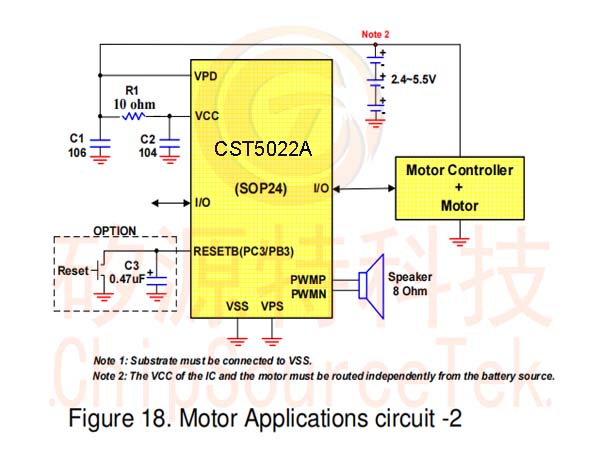

CST5022A 电机应用:
