CST5040A/5041S1 一般说明:
CST5040A/5041S1系列是4位微控制器，可以播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192（±3%）MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM（PROM）和数据ROM（DROM）。程序ROM的最大大小为4K字，最大数据ROM大小为120K字节。最大工作SRAM为（128+2）缺口。它共提供了16个软件可编程的I/O端口。
CST5040A/5041S1 特点:
工作电压：2.0V至5.5V
单片机工作频率： 8.192MHz
内存大小
程序ROM大�。�4K*12位OTP类型
数据ROM大�。鹤畲�120K*8位OTP类型
SRAM大�。� 128*4位
用户寄存器： 2*4位
断电模式唤醒功能：
HALT模式唤醒源：端口A、端口B、端口D和端口E/CE可从HALT模式唤醒到正常模式，执行唤醒子例行程序。
RTC唤醒：时钟源来自内部LRCOSC，时间周期为1/16/64/128 ms。
RTC唤醒：时钟源来自内部LRCOSC，时间周期为1/16/64/128 ms。
仅支持CST5041S1中的RTC唤醒功能。
12个输入/输出引脚：端口A、端口B和端口D可以逐个定义为输入或输出端口。
4输入/输出端口或4个仅输入端口或4个仅输出端口“端口CE/E/C”，由选项定义：
如果只使用输入端口，则将端口E定义为仅输入端口。
如果使用仅输出端口，则将端口C定义为仅输出端口。
如果选择输入/输出端口，端口CE定义为输入/输出端口。
四个复位条件：
低压复位。（LVR = 2.0V）
电源复位。
外部复位引脚。（活动低）
看门狗计时器溢出。
一个内部中断源：
PWM中断。
WDT
看门狗计时器，可以启用/禁用的选项。
WDT周期为256*256*16/Fsys。（系统clock=8.192MHz的WDT周期为0.13秒）
音频输出：
支持PWM或DAC模式的选项。
支持8/10/12位。
支持选项设置为下拉电阻1M，50K或220K欧姆，复位引脚（PB3或PC3），低压复位等。
振荡器保险丝选项±3%，温度和电压补偿。
支持安全选项（1位）的读取抑制。
支持16级LVD功能。

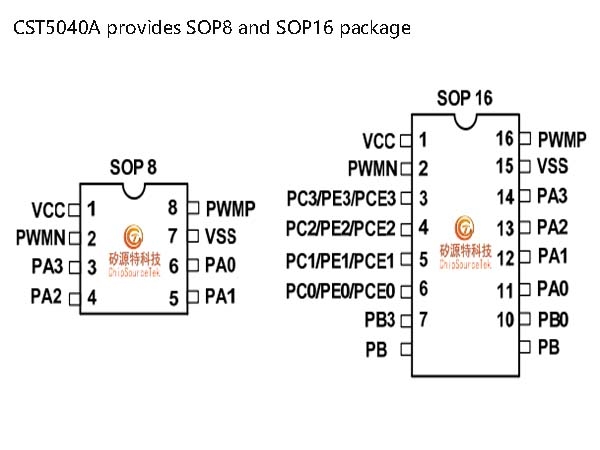

CST5040A 提供SOP8和SOP16 封装：

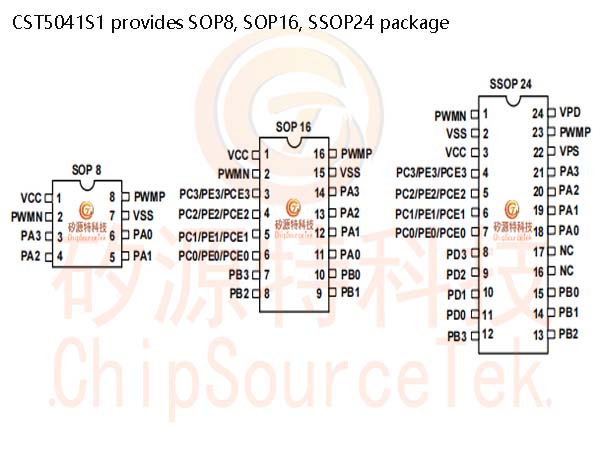

CST5041S1提供SOP8, SOP16, SSOP24封装：

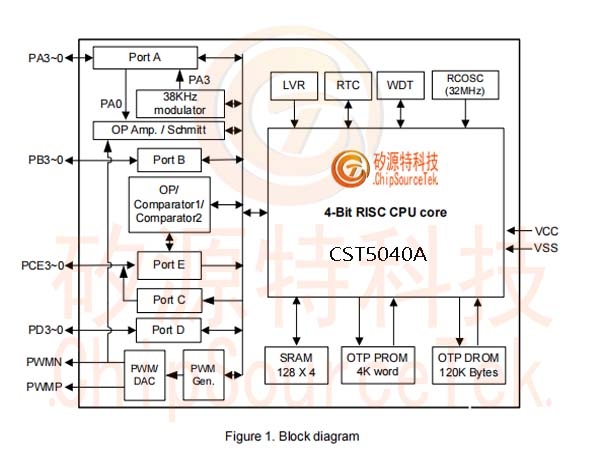

CST5040A/5041S1 框图:

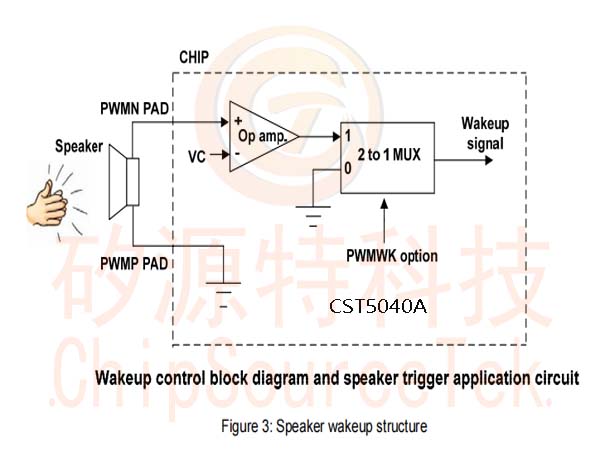

CST5040A/5041S1 扬声器唤醒结构:

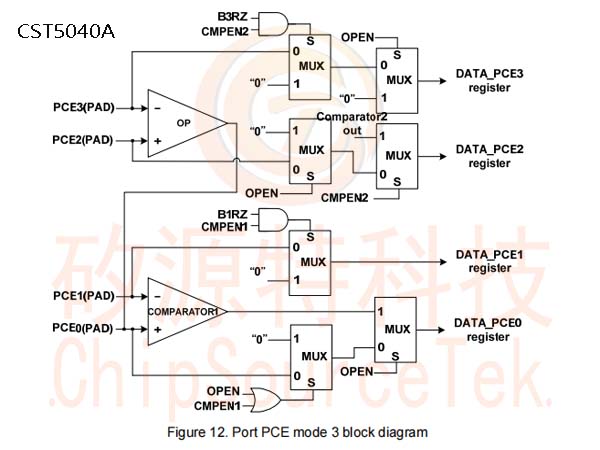

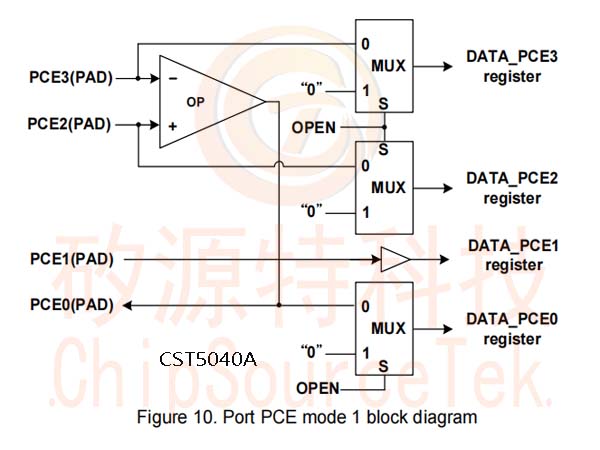

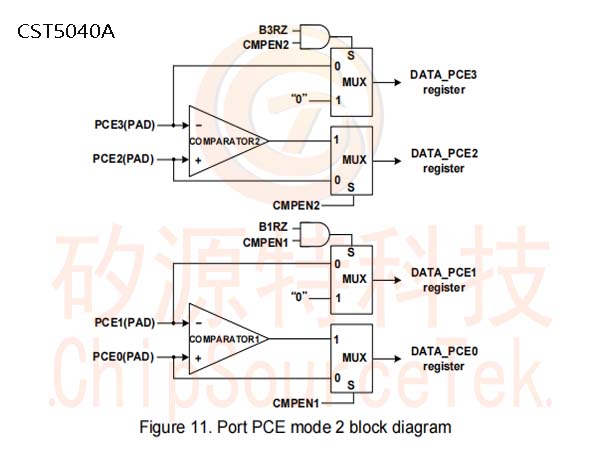

CST5040A/5041S1 端口PCE模式的方框图:

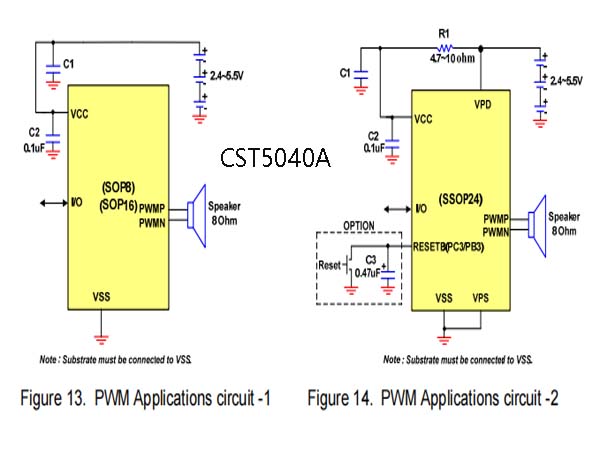

CST5040A/5041S1 应用电路:

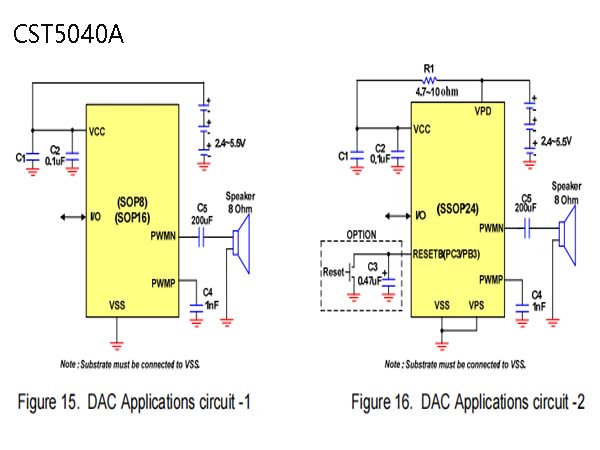

DAC按选项选择

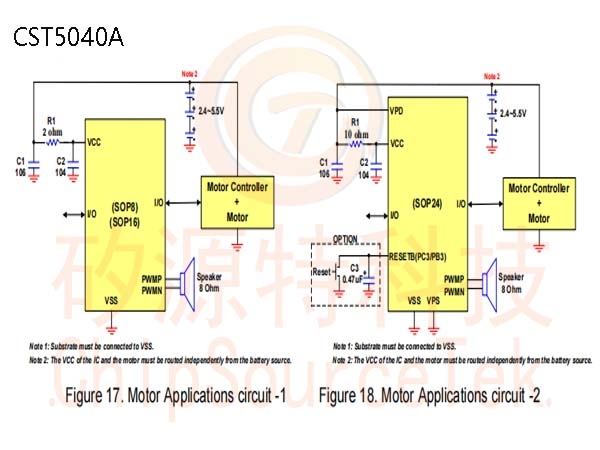

电机应用
