TRSP(M)5043A/5058A 一般说明:
TRSP(M)5043A/5058A系列是4位微控制器，可以播放4通道旋律或4通道ADPCM。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192（±3%）MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM（PROM）和数据ROM（DROM）。程序最大ROM最大为8K字，最大数据ROM大小为176K字节。最大工作SRAM为（256+2）缺口。它共提供了16个软件可编程的I/O端口。
TRSP(M)5043A/5058A 特性:
工作电压： 2.0V至5.5V
单片机工作频率： 8.192MHz
内存大小
-程序ROM大�。�8K*12位OTP类型
-数据ROM大�。鹤畲�176K*8位OTP类型
-SRAM大小： 256*4位
-用户寄存器： 2*4位
断电模式唤醒功能：
-HALT模式唤醒源：端口A、端口B、端口D和端口E/CE可从HALT模式唤醒到正常模式，执行唤醒子例行程序。
12输入/输出引脚：端口A、端口B和端口D可以逐位定义为输入或输出端口。
4输入/输出端口或4个仅输入端口或4个仅输出端口“端口CE/E/C”，由选项定义：
-如果只使用输入端口，则将端口E定义为仅输入端口。
-如果使用仅输出端口，则将端口C定义为仅输出端口。
-如果选择输入/输出端口，端口CE定义为输入/输出端口。
四个复位条件：
-低压复位。（LVR = 2.0V）
-电源复位。
-外部复位引脚。（活动低）
-看门狗计时器溢出。
-PWM中断。
WDT
-看门狗计时器，可以启用/禁用的选项。
-WDT周期为256*256*16/Fsys。（系统clock=8.192MHz的WDT周期为0.13秒）
音频输出：
-支持PWM或DAC模式的选项。
-支持8/10/12位。
支持选项设置为下拉电阻1M,50K或220K欧姆，复位引脚(PB3或PC3),低压复位等。
振荡器保险丝选项±3%，温度和电压补偿。
支持安全选项（1位）的读取抑制。
支持16级LVD功能。

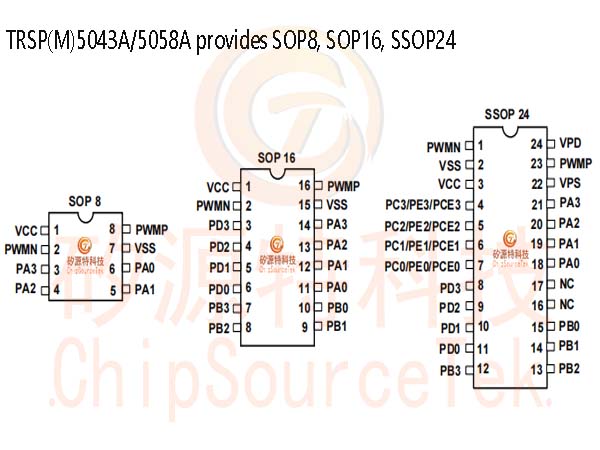

TRSP(M)5043A/5058A提供SOP8, SOP16, SSOP24封装:

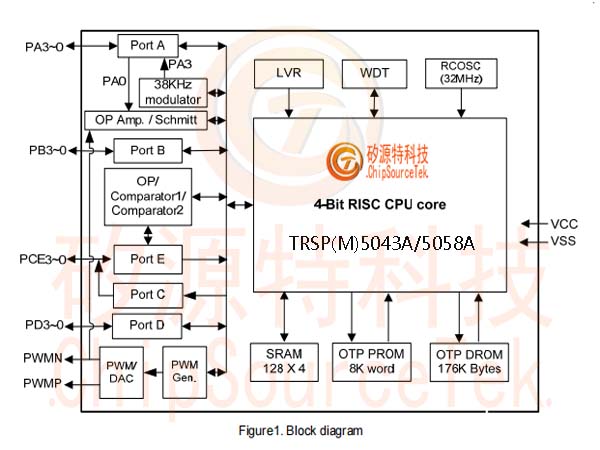

TRSP(M)5043A/5058A 框图:

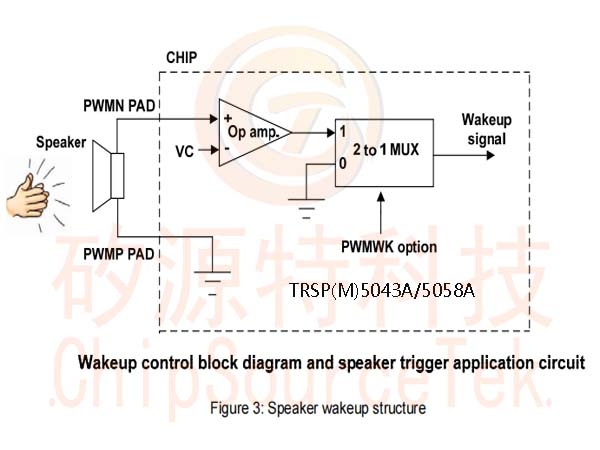

TRSP(M)5043A/5058A 扬声器唤醒结构:

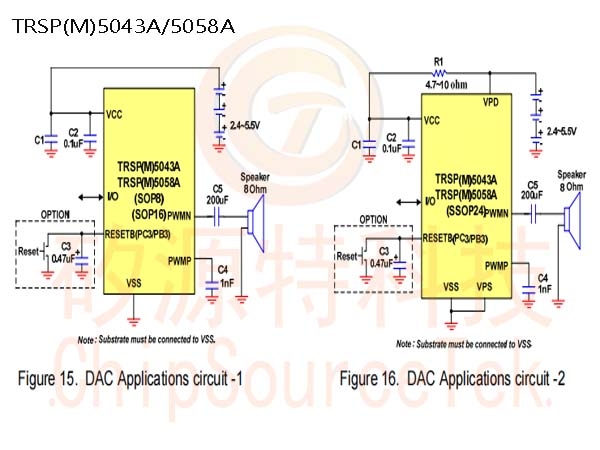

TRSP(M)5043A/5058A 应用电路:
DAC由选项选择
