CST5341A/5271A一般说明:
CST5341A/5271A系列是4位微控制器，可以播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192（±3%）MHz。
该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM（PROM）和数据ROM（DROM）。程序ROM的最大大小为16K字，最大数据ROM大小为1024K字节。最大工作SRAM为（256+2）缺口。它共提供了16个软件可编程的I/O端口和4个仅输出端口。
CST5341A/5271A特性：
工作电压： 2.0V至5.5V
单片机工作频率： 8.192MHz
内存大小
-程序ROM大�。�16K*12位OTP类型
-数据ROM大�。�1024K*8位OTP类型（最大）
-SRAM大�。� 256*4位
-用户寄存器： 2*4位
断电模式的唤醒功能：
-HALT模式唤醒源：端口A、端口B、端口D和端口E可以从HALT模式唤醒到正常模式，并执行唤醒子例程程序。
12个输入/输出引脚：端口A、端口B和端口D可以逐个定义为输入或输出端口。
4仅输出端口：端口C.
4输入/输出或4个仅输入端口“端口E”定义的选项：如果使用仅输入端口，端口E定义为仅输入端口。如果选择输入/输出端口，则端口E定义为输入/输出端口。
四个复位条件：
-低压复位。（LVR = 2.0V）
-电源复位。
-外部复位引脚。（活动低）
-看门狗计时器溢出。
一个内部中断源：
-PWM中断。
WDT
-看门狗计时器，可以启用/禁用的选项。
-WDT周期为256*256*16/Fsys。（系统clock=8.192MHz的WDT周期为0.13秒）
音频输出：
-支持PWM或DAC模式的选项。
-支持8/10/12位。
支持选项设置为下拉电阻1M，50K或220K欧姆，复位引脚（PB3或PC3），低压复位等。
振荡器保险丝选项±3%，温度和电压补偿。
支持安全选项（1位）的读取抑制。
支持16级LVD功能。

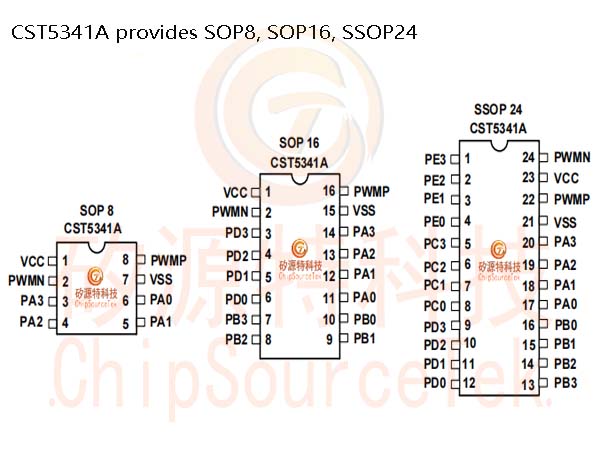

CST5341A提供SOP8, SOP16, SSOP24封装:

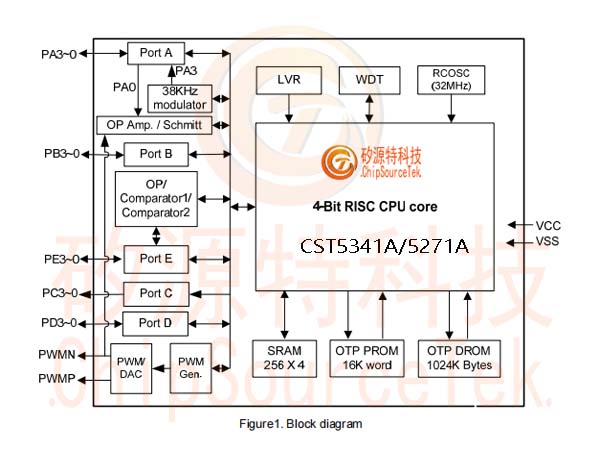

CST5341A/5271A框图:

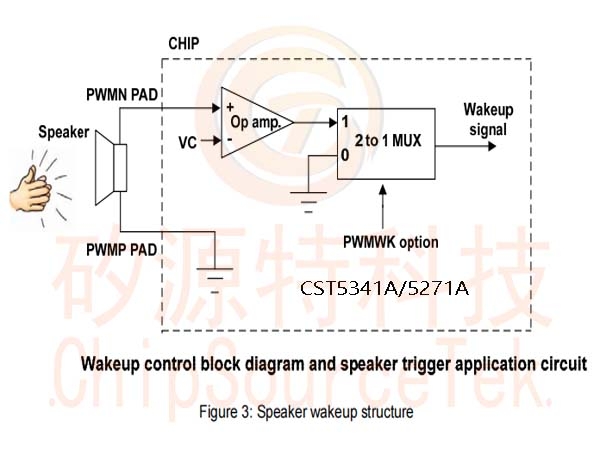

CST5341A/5271A扬声器唤醒结构:

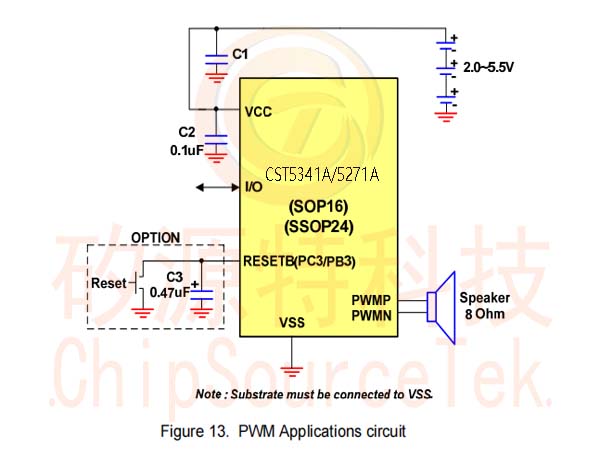

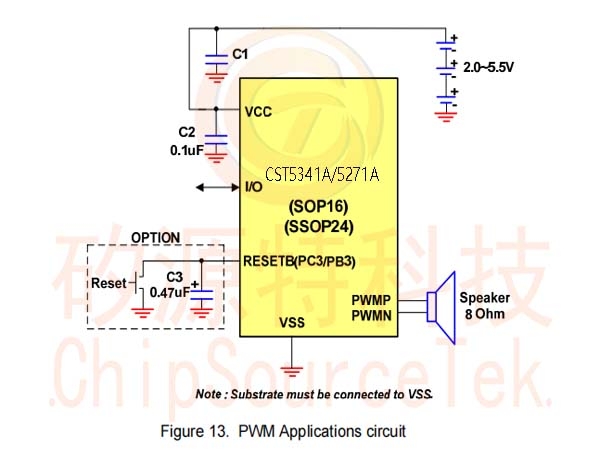

CST5341A/5271A 应用电路:
注意：
1.关于录音或远程汽车申请，请参阅网站上的申请说明。
2.C1:47 uF~100 uF（取决于应用），C2:0.1 uF

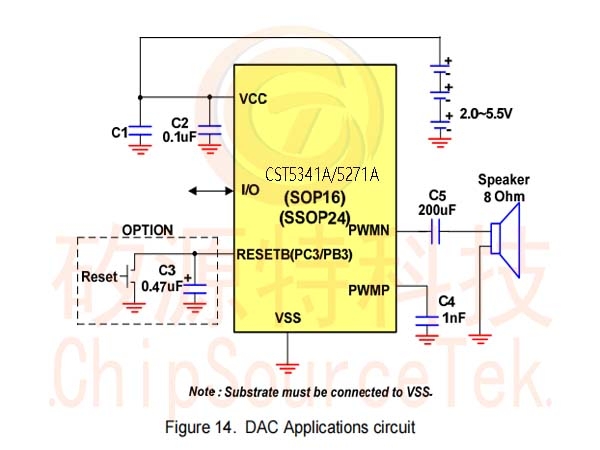

3.DAC应用电路不支持PWM唤醒功能。
4.DAC申请，请参阅网站上的申请说明。
