CST4A0XXA/B 一般说明:
CST4A0XXA/B系列是4位微控制器，可播放4路旋律或4路ADPCM，采用PWM直接驱动电路。PWM分辨率为12位。它们包括一个低成本、高性能的CMOS微处理器。此上行的时钟频率通常为13.1072（±3%）MHz。该芯片在1.8V～5.5V的宽电压范围内工作，内置程序ROM和数据ROM。最大程序ROM为8K字，数据ROM大小为32K~124K字节，具体取决于PROM密度。最大工作SRAM是（512+2）个半字节。它总共提供了4个软件可编程I/O端口。
CST4A0XXA/B特征:
*工作电压：1.8V至5.5V
*内部HROSC:65.536 MHz，LRCOSC 32K Hz
-MCU工作频率：13.1072 MHz
*内存大小
-闪存容量：可选择2KX12、4KX12、6KX12或8KX12位。
-闪存数据ROM容量：32Kx8~124KX8位，取决于PROM密度。
-SRAM大�。�512X4位
-用户寄存器：2X4位
*断电模式唤醒功能
-HALT模式唤醒源：端口A、PWM和RTC唤醒可以从HALT模式醒来到NORMAL模式，并执行唤醒子程序。
*4个输入/输出引脚：端口A可以逐位定义为输入或输出端口。
*三重设条件
-低压复位（LVR=1.7V）
-上电复位
-看门狗计时器溢出
*一个内部中断源
-PWM中断
*WDT
-看门狗计时器，可通过选项启用/禁用
-WDT周期为0.23秒（LRCOSC的时钟源=32.000K Hz±50%）。
*音频输出
-支持8/10/12位PWM
*支持下拉电阻1M/（50K或220K）、低压复位等选项设置。
*振荡器保险丝选项±3%，温度和电压补偿
*支持安全选项（1位）以保护用户代码。
*低电压检测（LVD）
*12符号x 8无符号乘法
*支持间接跳转指令JMPX、JMPPMA。
*支持直接调用指令CALLX、CALLPMA。
*最多8级堆栈用于呼叫子路由。
*触摸功能：4个I/O
*WKRTC
-实时时钟处于暂停模式，可通过选项启用/禁用
-唤醒周期是由用户代码选择的16/32/64/128ms。
-仅在“停止”模式下运行。
（LRCOSC的时钟源=32.000K Hz±50%）

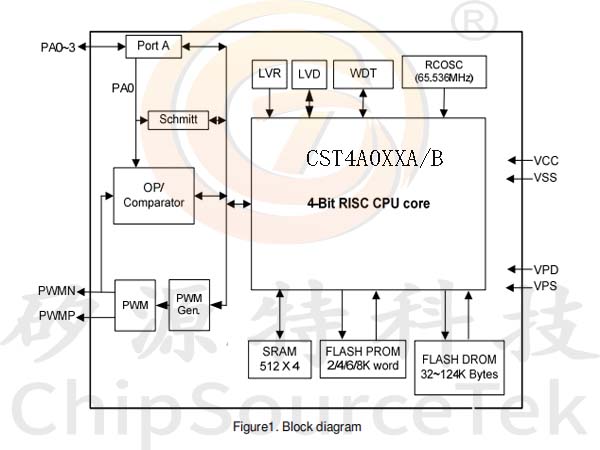

CST4A0XXA/B 方框图:
CST4A0XXA/B 封装:

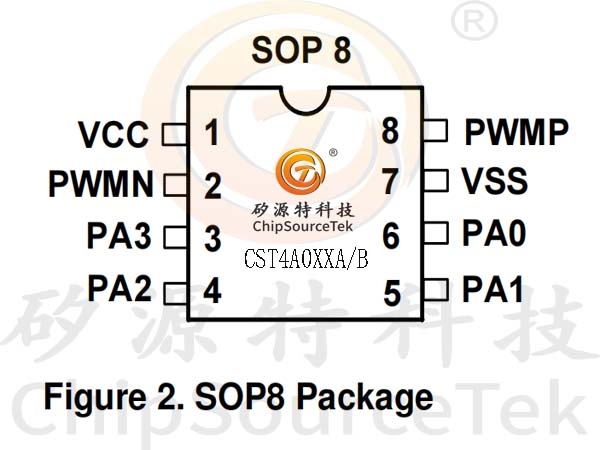

CST4A0XXA/B 系列提供SOP8

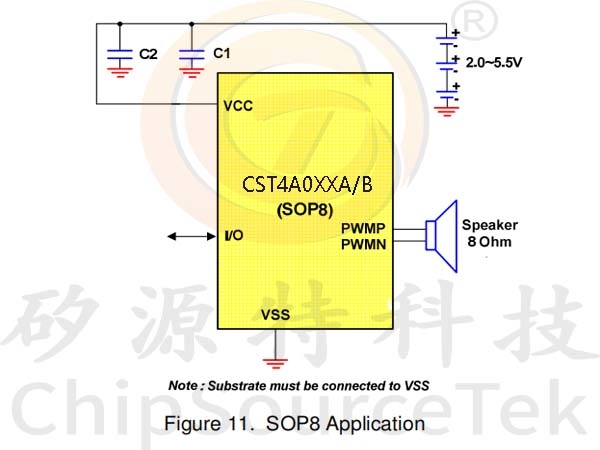

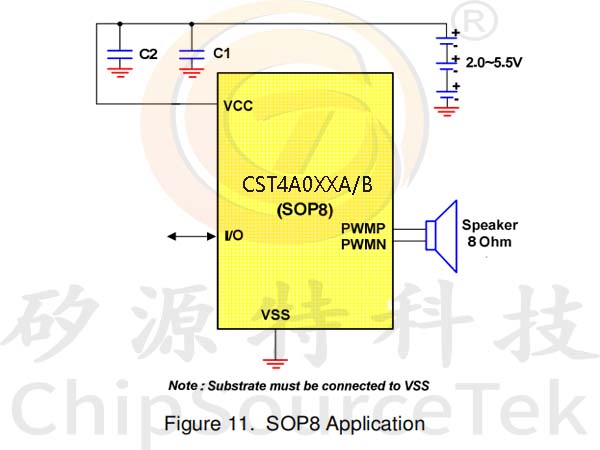

CST4A0XXA/B 应用电路:
注意：
1.C1:10uF~100uF（取决于应用），C2:0.1uF（高ESD保护)。
