TRSP(M)4040A 一般说明:
TRSP(M)4040A系列是4位微控制器，可播放1路旋律或1路ADPCM，采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为4.096（±3%）MHz。该芯片在1.5V～5.5V的宽电压范围内工作，内部包含程序ROM（PROM）和数据ROM（DROM）。
程序ROM为4K/8K字，数据ROM大小为120K/112K字节。最大工作SRAM是（64+2）个半字节。它总共提供了4个软件可编程I/O端口。
TRSP(M)4040A 特性:
*工作电压：1.5V至5.5V
*MCU工作频率：2.048/4.096 MHz
*内存大小
-程序ROM大小：4K/8K*12位OTP型
-数据ROM大�。�120K/112K字节OTP型
-SRAM大�。�96*4位
-用户寄存器：2*4位
*断电模式的唤醒功能：
-HALT模式唤醒源：端口A可以从HALT模式醒来到NORMAL模式并执行唤醒子程序。
*4个输入/输出引脚：端口A可以逐位定义为输入或输出端口。
*三重复位条件：
-低电压复位。（LVR=1.45V）
-上电复位。
-看门狗计时器溢出。
*一个内部中断源：
-PWM中断。
*WDT
-看门狗计时器，可通过选项启用/禁用。
-WDT周期为256*256*16/Fsys。（对于系统时钟=2.048MHz，WDT周期为0.13秒）
*音频输出：
-支持PWM模式。
-支持8/10/12位。
*支持下拉电阻器1M、50K欧姆、低压复位等选项集。
*振荡器保险丝选项±3%，温度和电压补偿。
*支持读取禁止的安全选项（1位）。
*支持16级LVD功能。

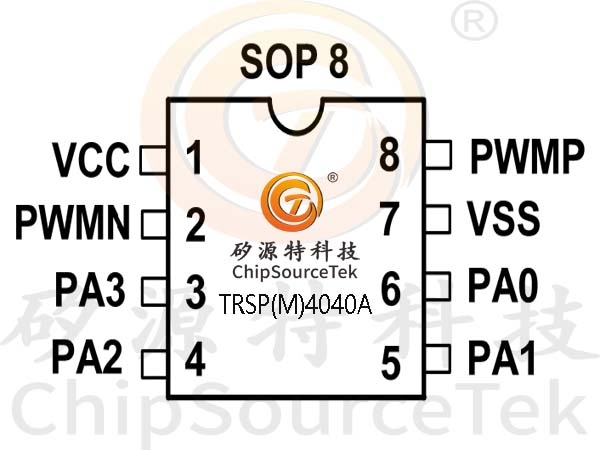

TRSP(M)4040A 封装：
TRSP(M)4040A提供SOP8
4040A YJT.jpg)

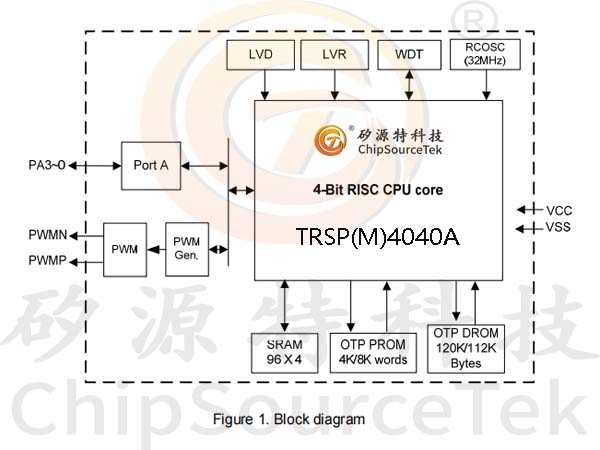

TRSP(M)4040A方框图：
4040A KT.jpg)

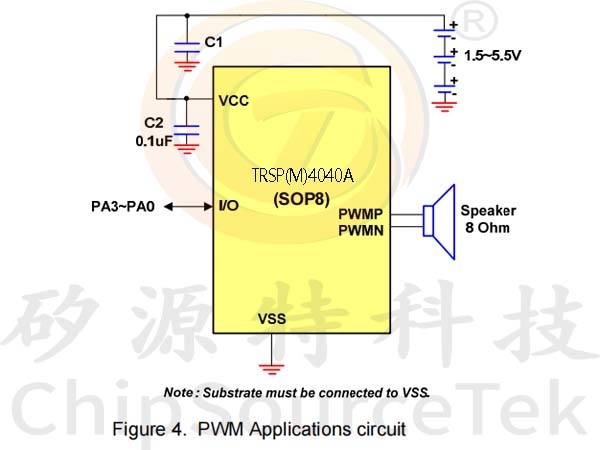

TRSP(M)4040A应用电路：
4040A YYT1.jpg)
注意：C1:10uF~100uF（取决于应用），C2:0.1uF
