CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A) 一般说明:
CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)是一款4位微控制器，可通过PWM直接驱动电路播放1路ADPCM。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为4.096（±3%）MHz。该芯片在1.5V～5.5V的宽电压范围内工作。它内部包含程序ROM（PROM）和数据ROM（DROM）。程序ROM为4K字，数据ROM大小为248K字节。最大工作SRAM是（96+2）个半字节。它总共提供了4个软件可编程I/O端口和一个13级低电压检测器（LVD）。
CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)特性:
* 工作电压：1.5V至5.5V
* MCU工作频率：4.096 MHz
* 内存大小
- 程序ROM大�。�4K字OTP类型
- 数据ROM大�。�248K字节OTP类型
- SRAM大�。�96*4位
- 用户寄存器：2*4位
* 断电模式的唤醒功能：
- HALT模式唤醒源：端口A可以从HALT模式醒来到NORMAL模式并执行唤醒子程序。
* 2个输入/输出引脚：端口A0和A1可以逐位定义为输入或输出端口。
* 三重复位条件：
- 低电压复位。（LVR=1.5V）
- 上电复位。
- 看门狗计时器溢出。
* 一个内部中断源：
- PWM中断。
* WDT
- 看门狗计时器，可通过选项启用/禁用。
- WDT周期为0.128秒。
* 音频输出：
- 支持8/10/12位PWM模式。
* 支持下拉电阻器1M、50K欧姆、低压复位等选项集。
* 振荡器保险丝选项±3%，温度和电压补偿。
* 支持读取禁止的安全选项（1位）。
* 支持13级LVD功能。

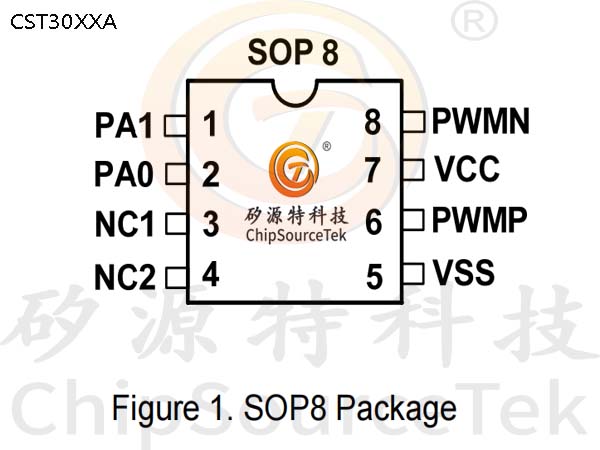

CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)提供SOP8封装:

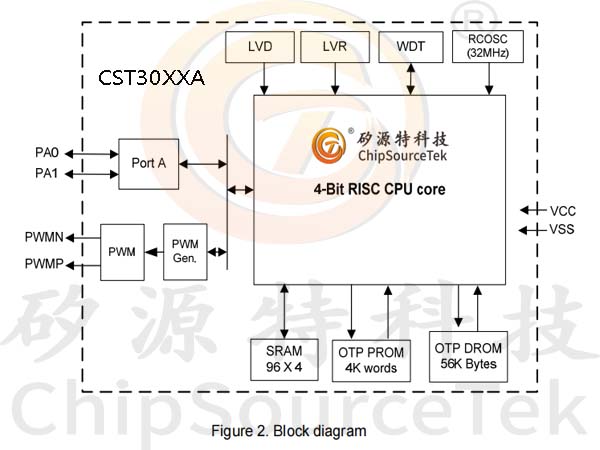

CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)功能方块图:

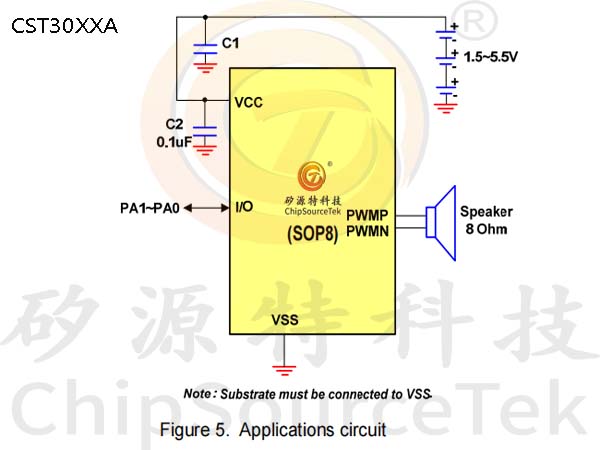

CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A) 应用电路:
