IP5310概述：
IP5310是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE_C协议的多功能电源管理SOC，为移动电源提供完整的电源解决方案。
IP5310的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5310只需一个电感实现降压与升压功能。DC-DC转换器工作在500KHz，可以支持低成本电感和电容。
IP5310的同步升压系统提供全程3.1A输出电流，转换效率高至92%。空载时，自动进入休眠状态。
IP5310采用开关充电技术，提供高达3A电流，充电效率高至90%。内置 IC 温度和输入电压智能调节充电电流。
IP5310支持I2C接口读取芯片信息（定制型号IP5310_I2C），可定制电池电量曲线，可精准显示电池电量。支持1/2/3/4颗LED电量显示和照明功能。
IP5310采用QFN32 5*5mm封装 。
IP5310特性：
同步开关充放电
3.1A同步升压转换,3A同步开关充电
升压效率高达93%
充电效率高达92%
内置电源路径管理，支持边充边放
充电
自动调节充电电流，匹配适配器输出能力
支持TYPEC 口 3A、MICRO B 口 2A充电
输入BC1.2充电检测,兼容主机USB充电
支持4.20V、4.30V、4.35V 和 4.4V电池
支持电池温度NTC保护
电量显示
支持4 / 3/ 2/1 颗LED电量显示
电池电量曲线可PIN�。允镜聘�
功能丰富
自动检测手机插入和拔出
集成TYPE-C DRP协议，支持单口输入输出
支持负载大电流线补功能
集成双路手机充电电流智能识别DCP
低功耗
智能识别负载，自动进待机
BOM极简
功率MOS内置，单电感实现充放电
多重保护、高可靠性
输出过流、过压、短路保护
输入过压、过充、过放、过流放电保护
整机过温保护，电池温度NTC保护
ESD 4KV，瞬间耐压11V
深度定制
I2C接口，可灵活、低成本定制方案
IP5310应用：
移动电源/充电宝
手机、平板电脑等便携式设备

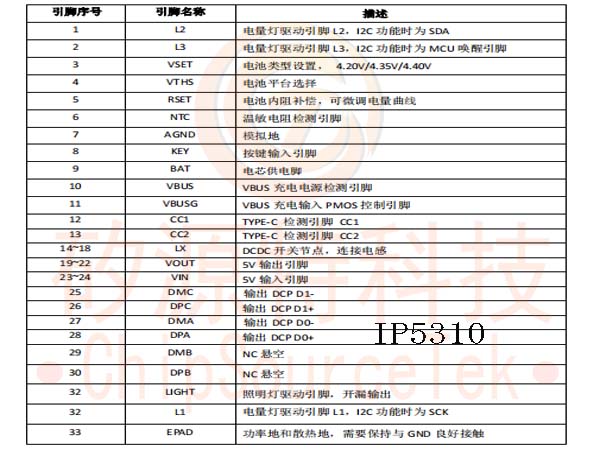

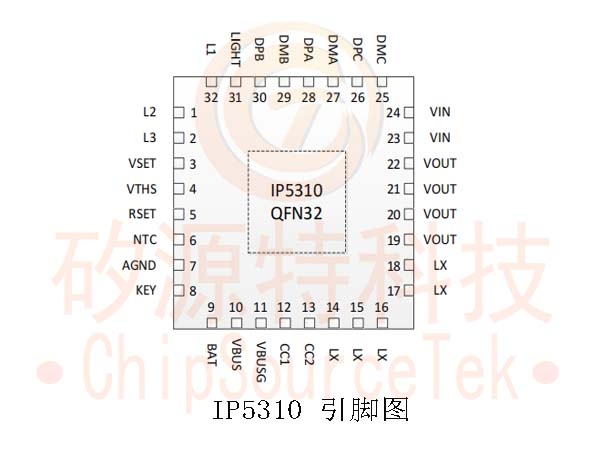

IP5310引脚定义：
.jpg)

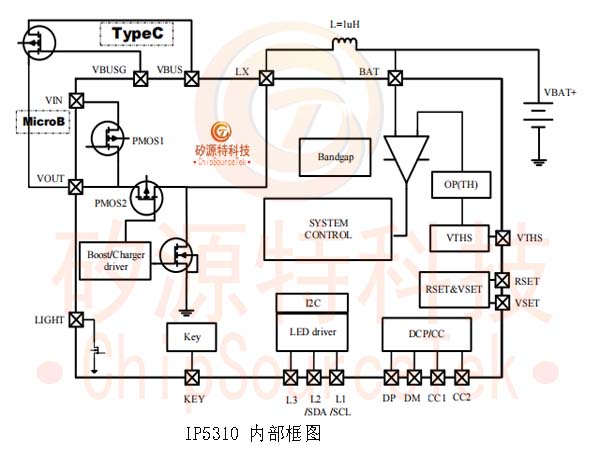

IP5310内部框图：

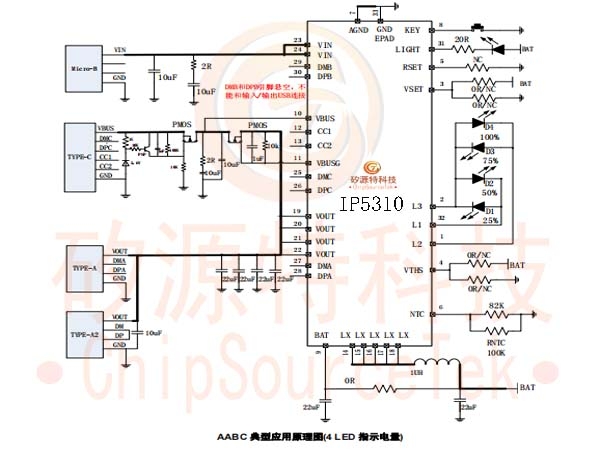

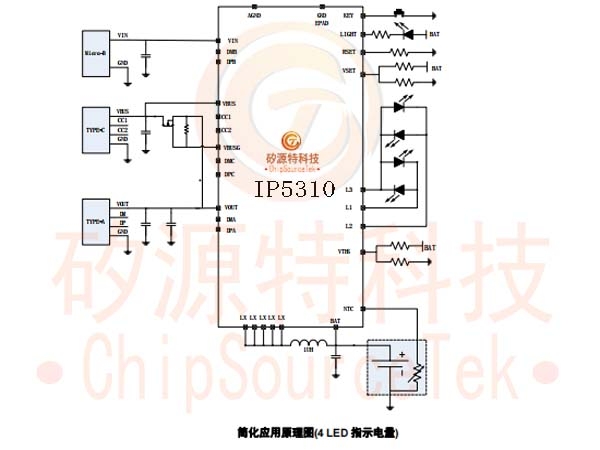

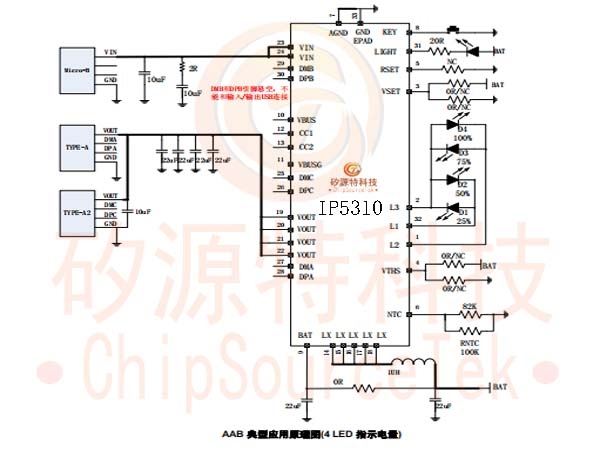

IP5310典型应用原理图：
