IP6525S概述：
IP6525S是一款集成同步开关的降压转换器、支持多种输出快充协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。
IP6525S内置功率MOS，输入电压范围是5.2V到 32V，输出电压范围是3V到12V，最大能提供22.5W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A, 9V/2.0A，12V/1.5A。
IP6525S具有过流点自动调节功能，当SCP,低压快充协议握手成功后，支持 5V/4.5A，4.5V/5A。
IP6525S的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。
IP6525S具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP6525S集成快充协议，可以通过DP/DM来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。IP6525S支持的快充协议有DCP（苹果和 BC1.2）、高通 QC2.0/QC3.0、华为快充协议FCP、三星快充协议AFC(MAX 12V)、MTK快充协议、展讯快充协议SFCP和OPPO快充协议VOOC。
IP6525S有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能
IP6525S采用ESOP8封装。
IP6525S特性：
同步开关降压转换器
内置功率MOS
输入电压范围：5.2V到32V
输出电压范围：3V 到 12V，根据快充协议自动调整
QC 输出功率：最大 18W（5V/3.4A，9V/2A，12V/1.5A）
SCP 最大输出功率：最大 22.5W
输出具有 CV/CP/CC 特性
VIN=24V，VOUT=5V/3A，板端转换效率为 94.2%
软启动功能
输出电压线补功能，线补电压 50mV@1A
输出快充
支持 BC1.2、Apple
支持高通 QC2.0 和 QC3.0
支持华为快充协议 FCP 和 SCP
支持三星快充协议 AFC(MAX 12V)
支持 MTK PE+1.1 和 MTK PE+2.0
支持展讯快充协议 SFCP
支持 OPPO 快充协议 VOOC
多重保护、高可靠性
输出过流、输入过压、输入欠压、输出短路保护
整机过温保护
DP/DM 过压保护
ESD 4KV，输入直流耐压 40V
IP6525S应用：
车载充电器
快充适配器
智能排插
IP6525S型号说明：
|
型号名
|
USB
|
输出功率
|
PIN4 的功能设定
|
|||
|
IP6525S
|
USBA
|
QC(1)
|
5V/3A
|
9V/2A
|
12V/1.5A
|
HLED 功能，若不需要此功能，此 PIN 浮空
|
|
IP6525S_EN
|
USBA
|
QC(1)
|
5V/3A
|
9V/2A
|
12V/1.5A
|
EN 功能，若不需要此功能，此 PIN 浮空
|
|
IP6525S_PS
|
USBA
|
QC(1)
|
5V/3A
|
9V/2A
|
12V/1.5A
|
PS 功能，若不需要此功能，此 PIN 接地
|

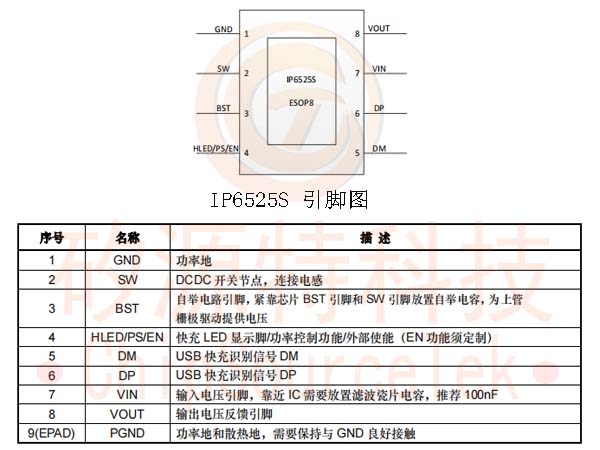

IP6525S引脚定义：

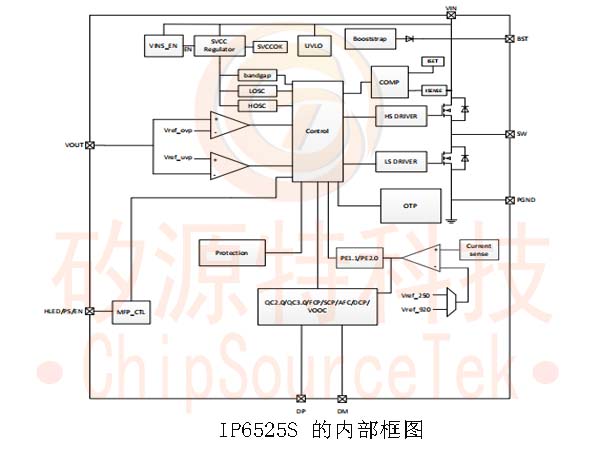

IP6525S内部框图：

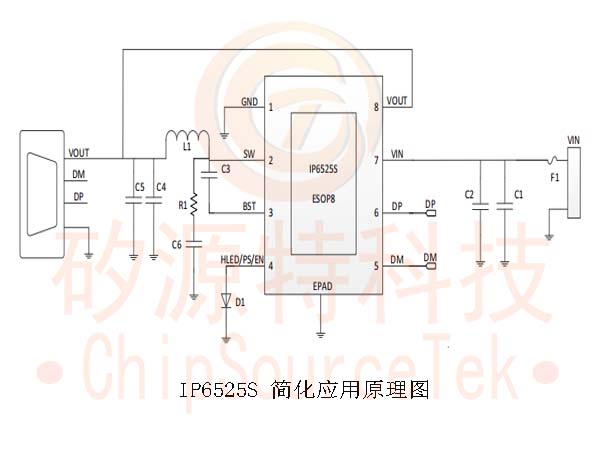

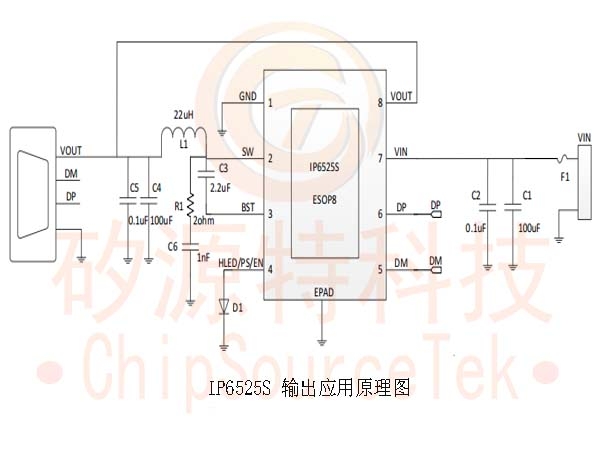

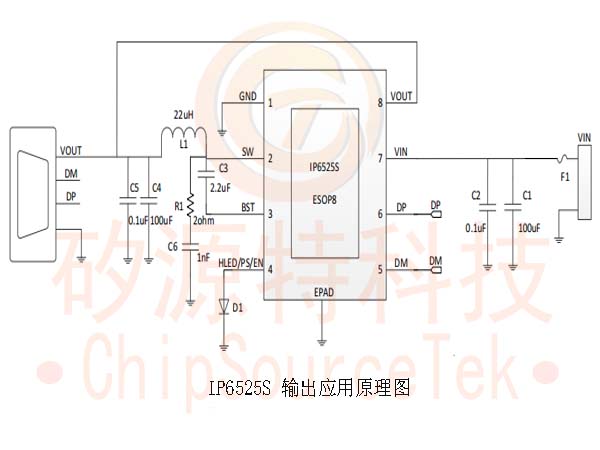

IP6525S典型应用原理图：
说明：
1. IP6525S 的 EPAD 必须和 PCB 板 GND 接触良好。
2. 如果不需要使用 HLED 指示灯，PIN4 不能连接任何地方，悬空即可。
3. C1 和 C2 应该靠近 PIN7 放置；
4. C5 应该靠近 PIN8 放置；
5. R1 和 C6 组成的 RC 电路靠近 PIN2 放置，RC 电路和 IC 的 SW 和 GND 组成的环路在 PCB 上面积要最�。�

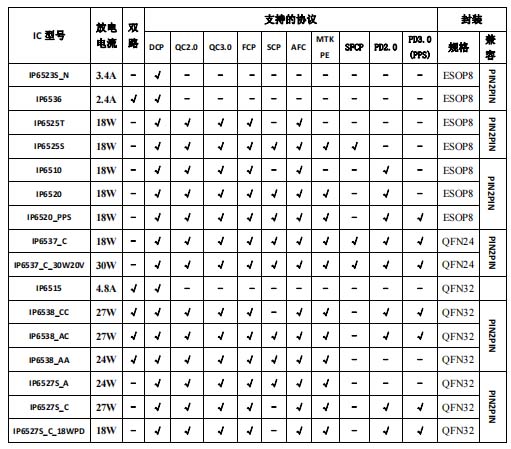

IP 系列车充 IC 型号选择表：
|
IC 型号
IP6523S_N IP6536 IP6525T IP6525S IP6510 IP6520 IP6520_PPS IP6537_C IP6537_C_30W20V IP6515 IP6538_CC IP6538_AC IP6538_AA IP6527S_A IP6527S_C IP6527S_C_18WPD |
 |
