RY9320概述：
RY9320是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。它提供了一种非常紧凑的解决方案，可以在宽输入电源范围内提供2A的连续输出电流，并具有出色的负载和线路调节功能。ECOT PSM控制操作提供了非�？焖俚乃蔡煊图虻サ幕芈飞杓疲约胺浅Ｑ细竦氖涑龅鹘�。
RY9320需要最少数量的易用外部组件，并可采用节省空间的SOT23-6封装。
RY9320 特性：
宽4.5V至28V工作输入范围
2A连续输出电流
500KHz开关频率
具有快速瞬态响应的ECOT PSM模式控制
内置过电流限制
内置过电压保护
轻载高效PFM模式
内部软启动
100mΩ/50mΩ低RDS（ON）内部功率MOSFET
输出可从0.6/0.8/0.765V调节
不需要肖特基二极管
打嗝模式下的短路保护
综合内部补偿
热关断
提供SOT23-6封装
-40°C至+85°C温度范围
RY9320应用：
汽车系统
网络终端设备
安全监控摄像头
打印机系统
工业电力系统
分布式电力系统

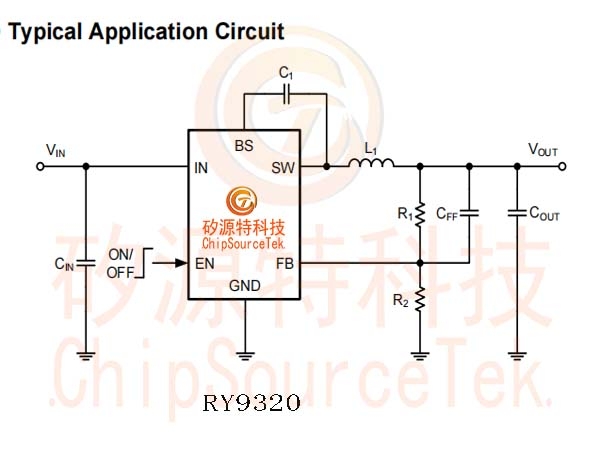

RY9320典型应用电路：

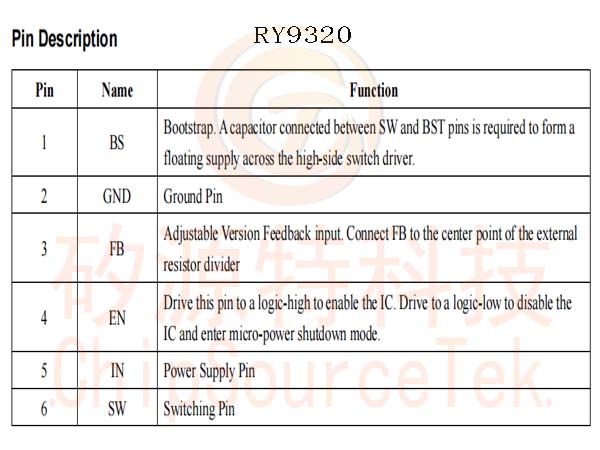

RY9320引脚说明：
RY9320AT6顶部标记：GaYLL（设备代码：Ga，Y=年份代码，LL=批号代码）
RY9320BT6顶部标记：GqYLL（设备代码：Gq，Y=年份代码，LL=批号代码）
RY9320CT6顶部标记：GsYLL（设备代码：Gs，Y=年份代码，LL=批号代码）

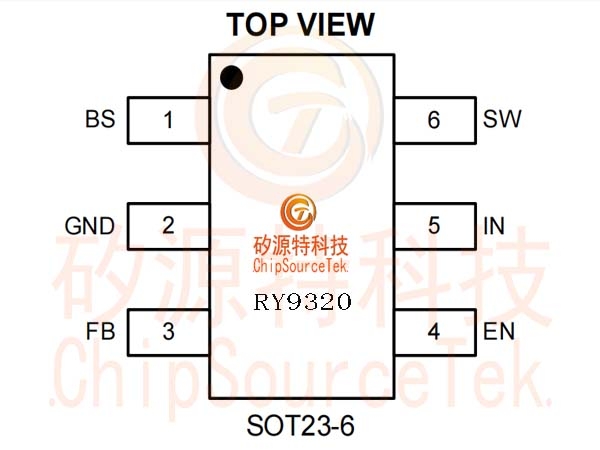

RY9320引脚说明：
RY9320订单信息（1）：
|
印字
|
编号
|
型号
|
描述
|
封装
|
数量
|
|
GaYLL
|
70301511
|
RY9320AT6
|
RY9320AT6 ECOT PSM Buck, 4.5-28V,
2A, 500KHz, VFB 0.6V, SOT23-6
|
SOT23-6
|
3000PCS
|
|
GqYLL
|
70301512
|
RY9320BT6
|
RY9320BT6 ECOT PSM Buck, 4.5-28V,
2A, 500KHz, VFB 0.8V, SOT23-6
|
SOT23-6
|
3000PCS
|
|
GsYLL
|
70301513
|
RY9320CT6
|
RY9320CT6 ECOT PSM Buck, 4.5-28V,
2A, 500KHz, VFB 0.765V, SOT23-6
|
SOT23-6
|
3000PCS
|

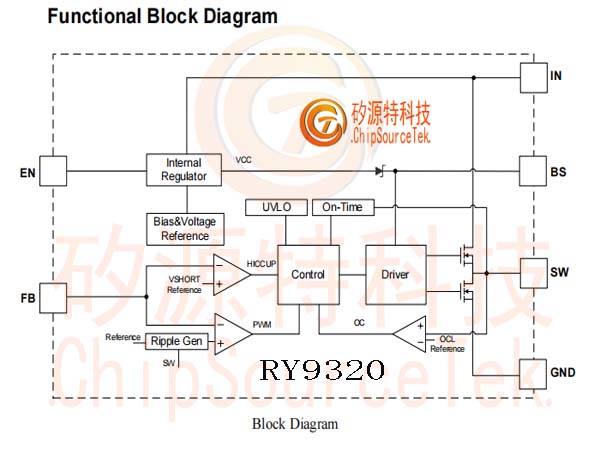

RY9320功能框图：
