RY9321概述：
RY9321是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。它提供了一种非常紧凑的解决方案，可以在宽输入电源范围内提供2A的连续输出电流，并具有出色的负载和线路调节功能。ECOT强制CCM控制操作提供了非�？焖俚乃蔡煊图虻サ幕芈飞杓埔约胺浅Ｑ细竦氖涑龅鹘�。
RY9321需要最少数量的易用外部组件，并可采用节省空间的SOT23-6封装。
RY9321特点：
宽4.5V至28V工作输入范围
2A连续输出电流
500K/1MHz开关频率
具有快速瞬态响应的ECOT模式控制
内置过电流限制
内置过电压保护
连续传导模式（CCM）
内部软启动
100mΩ/50mΩ低RDS（ON）内部功率MOSFET
输出可从0.6/0.8/0.765V调节
不需要肖特基二极管
打嗝模式下的短路保护
综合内部补偿
热关断
提供SOT23-6封装
-40°C至+85°C温度范围
RY9321应用:
汽车系统
网络终端设备
安全监控摄像头
打印机系统
工业电力系统
分布式电力系统

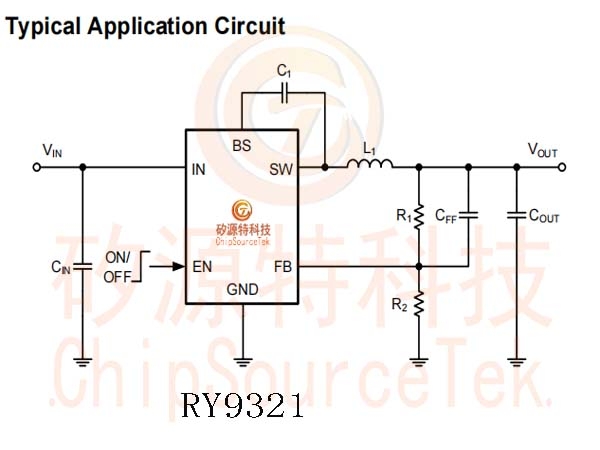

RY9321典型应用电路:

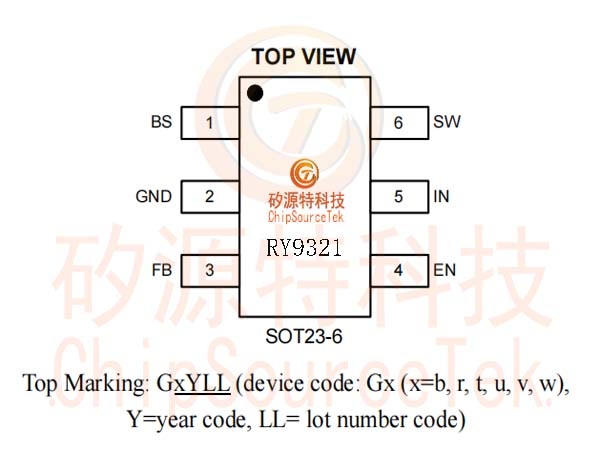

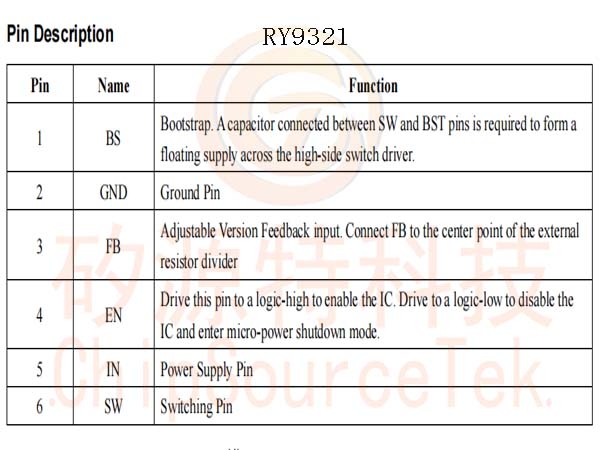

RY9321引脚说明:
RY9321订购信息:
|
印字
|
编号
|
型号
|
描述
|
封装
|
数量
|
|
GbYLL
|
70301521
|
RY9321AT6
|
RY9321AT6 ECOT Force-CCM Buck, 4.5-
28V, 2A, 500KHz, VFB 0.6V, SOT23-6
|
SOT23-6
|
3000PCS
|
|
GrYLL
|
70301522
|
RY9321BT6
|
RY9321BT6 ECOT Force-CCM Buck, 4.5-
28V, 2A, 500KHz, VFB 0.8V, SOT23-6
|
SOT23-6
|
3000PCS
|
|
GtYLL
|
70301523
|
RY9321CT6
|
RY9321CT6 ECOT Force-CCM Buck, 4.5-
28V, 2A, 500KHz, VFB 0.765V, SOT23-6
|
SOT23-6
|
3000PCS
|
|
GuYLL
|
70301524
|
RY9321HAT6
|
RY9321HAT6 ECOT Force-CCM Buck, 4.5-
28V, 2A, 1MHz, VFB 0.6V, SOT23-6
|
SOT23-6
|
3000PCS
|
|
GvYLL
|
70301525
|
RY9321HBT6
|
RY9321HBT6 ECOT Force-CCM Buck, 4.5-
28V, 2A, 1MHz, VFB 0.8V, SOT23-6
|
SOT23-6
|
3000PCS
|
|
GwYLL
|
70301526
|
RY9321HCT6
|
RY9321HCT6 ECOT Force-CCM Buck, 4.5-
28V, 2A, 1MHz, VFB 0.765V, SOT23-6
|
SOT23-6
|
3000PCS
|
