RY9130概述：
RY9130是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。它提供了一个非常紧凑的解决方案，可以在宽的输入电源范围内提供3A的连续输出电流，并具有出色的负载和线路调节功能。ECOT控制操作提供了非�？焖俚乃蔡煊图虻サ幕芈飞杓埔约胺浅＝舸盏氖涑龅鹘�。
RY9130需要最少数量的现成外部组件，并可在节省空间的SOT23-6封装中使用。
RY9130功能：
*宽4.5V至16V工作输入范围
*3A连续输出电流
*500KHz开关频率
*具有快速瞬态响应的ECOT模式控制
*内置过电流限制
*内置过电压保护
*轻载高效PFM模式
*内部软启动
*70mΩ/50mΩ低RDS（ON）内部功率MOSFET
*输出可从0.6V调节
*不需要肖特基二极管
*打嗝模式的短路保护
*综合内部补偿
*热停堆
*提供SOT23-6包装
*-40°C至+85°C温度范围
RY9130应用程序：
*数字机顶盒
*平板电脑（平板电脑）
*平板电视和显示器
*Wi-Fi路由器/AP
*数字视频录像机（DVR）
*便携式媒体播放器
*电缆调制解调器/XDSL
*一般用途

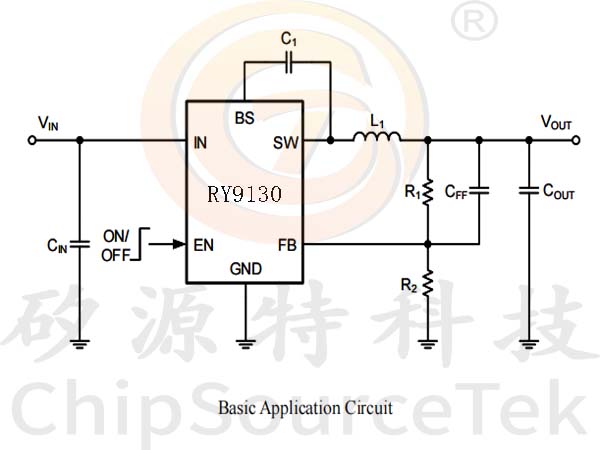

RY9130典型应用电路:

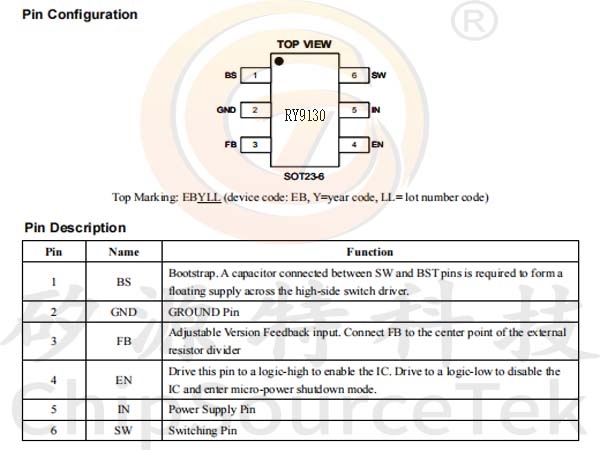

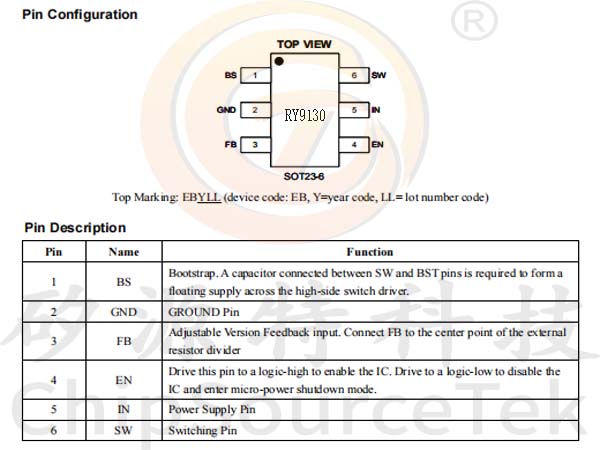

RY9130引脚说明:
RY9130订购信息 (1):
|
丝印
|
批号
|
型号
|
描述
|
封装
|
最小包装
|
|
EBYLL |
70301301 |
RY9130 |
RY9130 ECOT Buck, 4.5-16V, 3A, 500KHz, VFB 0.6V, SOT23-6 |
SOT23-6 |
3000PCS |
注（1）：所有RYCHIP零件均不含铅，并符合RoHS指令。

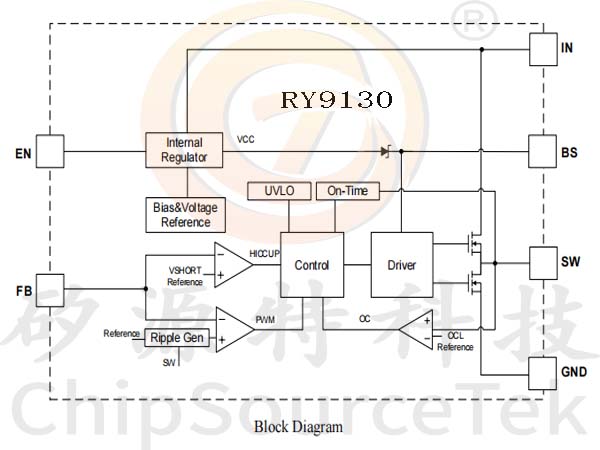

RY9130功能框图:
