NS2304X说明:
NS2304X系列产品是一款低功耗、高效率、高频率的PFM控制同步升压DC-DC转换器。
NS2304X外围仅需要三个元器件就可以实现系统升压工作。将较低的输入电压升压至所需的输出工作电压。非常适合便携式干电池应用场合。
NS2304X系列输出电压有1.8V-5V的规格可择。
NS2304X系列有多种封装形式可供 选 择 。
NS2304采用SOT23-5L的封装形式，其带有EN使能控制引脚。NS2304A/B/C/D分别采用SOT23-3L、SOT89-3L、TO92-3L和TO92S-3L的封装形式。
NS2304X特性:
* 低静态电流12uA@1.8VIN
* 低关断电流＜1uA
* 输出电压精度±2.5%
* 可选输出电压范围：1.8V-5.0V（步进0.1V）
* 最高频率300kHz
* 只需三个外围元器件
NS2304X应用范围:
* 干电池应用电子设备
* 数码相机、电子词典、血压计、MP3、�？赝婢�、无线耳机、医疗器械、防丢器、汽车防盗器、等手持电子设备

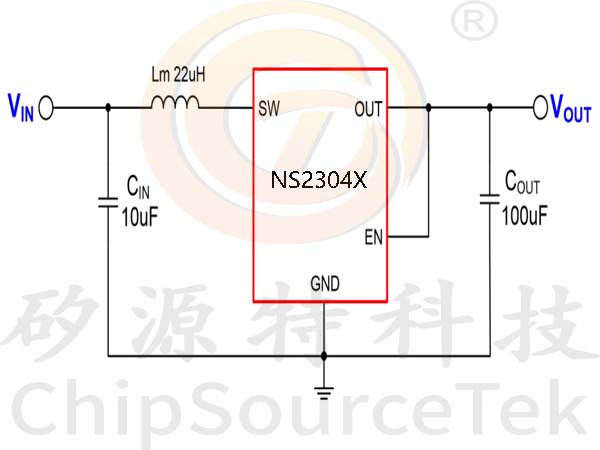

NS2304X典型应用电路:

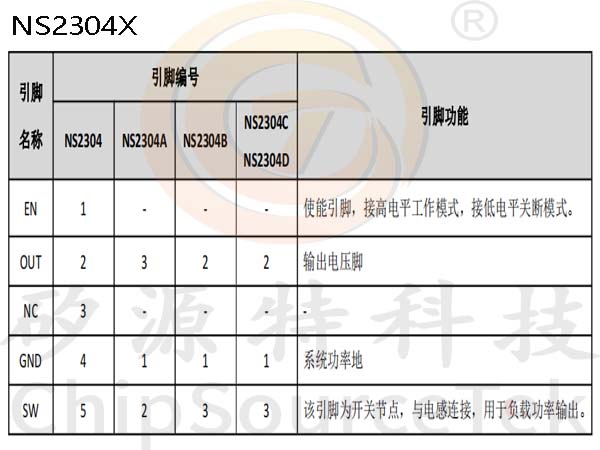

NS2304X引脚配置:

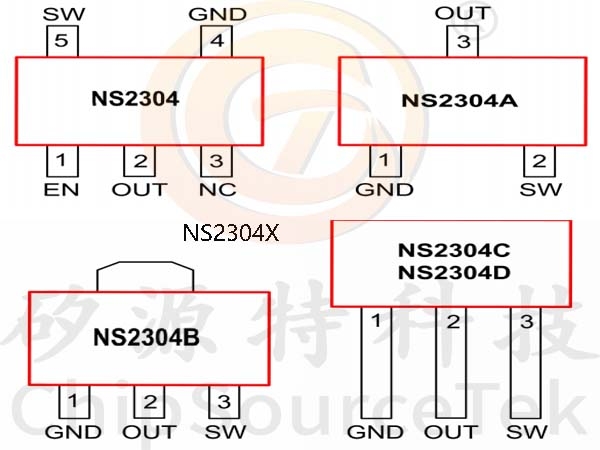

NS2304 和 NS2304A/B/C/D 引脚图如下图所示：
NS2304X丝印说明:
NS2304X中第一行的第一个X后缀字母代表不同封装形式：
|
系列
|
NS2304xx
|
NS2304Axx
|
NS2304Bxx
|
NS2304Cxx
|
NS2304Dxx
|
|
封装形式
|
SOT23-5L
|
SOT23-3L
|
SOT89-3L
|
TO92-3L
|
TO92S-3L
|
而第二行的XXXX代表了生产周期。如2306表示2023年第6周封装测试时间。 第一行后两个xx表示输出电压的额定参数值。如NS2304A33表示输出额定电压为3.3V。输出电压最小值为1.8V，最大值为5.0V，步进为0.1V。

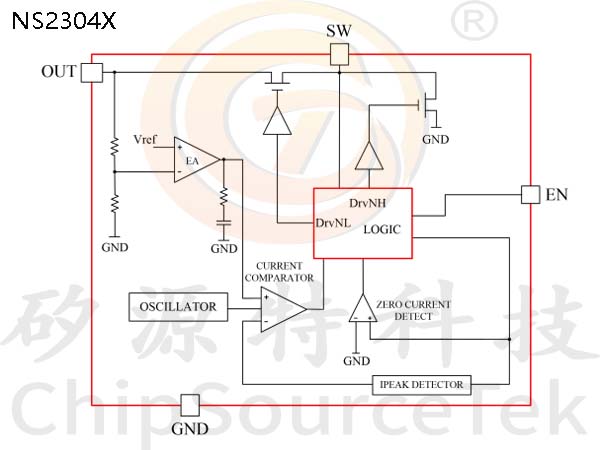

NS2304X结构框图:
NS2304X封装信息:

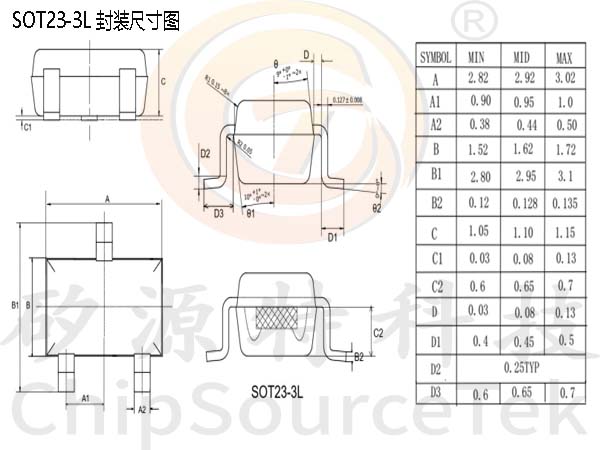

SOT23-3L封装尺寸图：

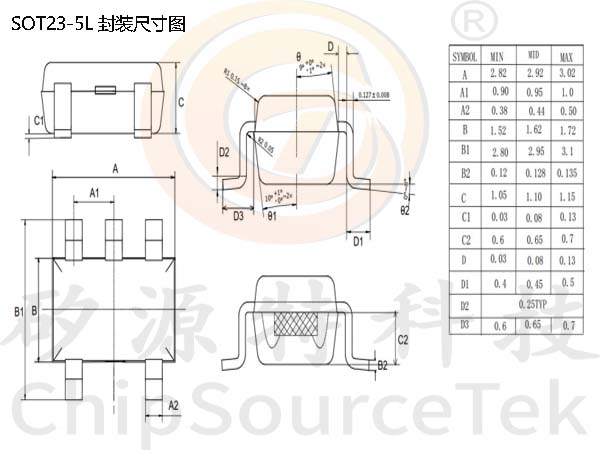

SOT23-5L封装尺寸图：

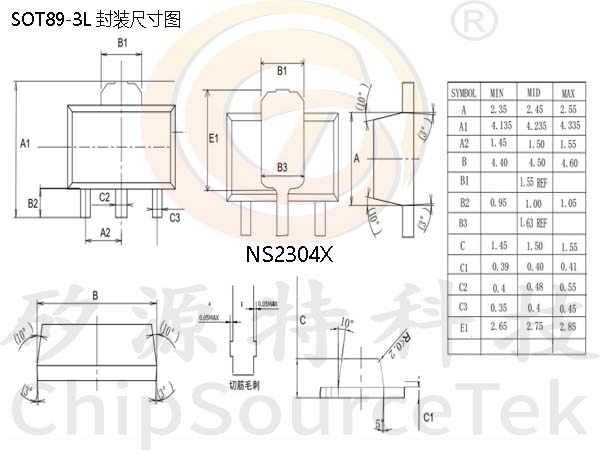

SOT89-3L封装尺寸图：

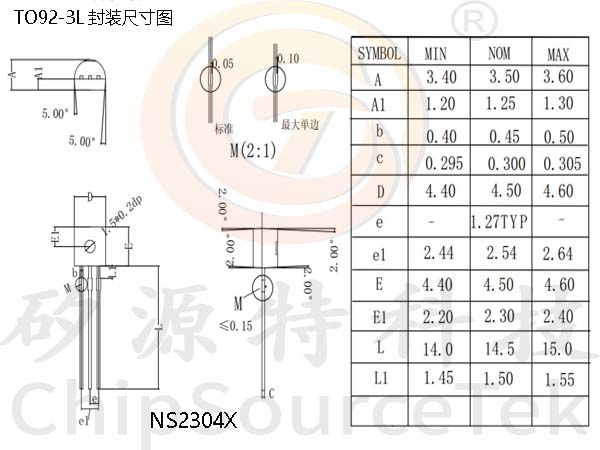

TO92-3L封装尺寸图：

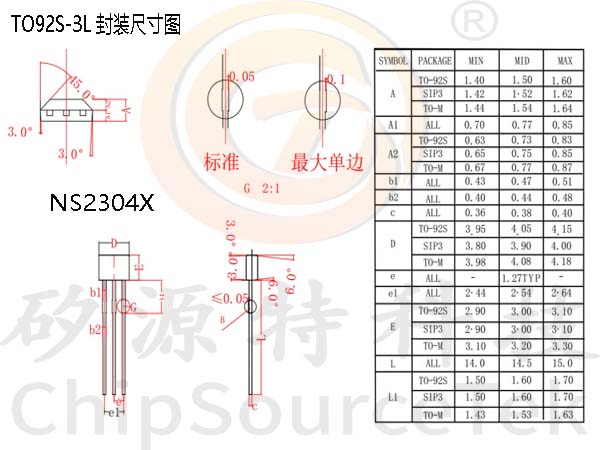

TO92S-3L 封装尺寸图：
