CS5026E概述：
CS5026E是一款采用CMOS工艺升压型开关稳压器，其主要包括一个参考电压源，一个振荡电路，一个误差放大器，一个相位补偿电路，通过PWM/PFM切换控制电路.
CS5026E内置MOS的设计，只需12个外围元件，极简的外围电路，可以最大限度的保证电源�？榈目煽啃砸约氨苊獾缭茨？樯杓频母丛踊珻S5026E最高可提供18V恒定的电压输出最大可保证8A的峰值电流下负载稳定工作，低至2.5V的启动电压，3-15V的宽工作电压范围，可最大限度的适用于各种终端设备。
CS5026E提供了ESOP16的封装类型，其额定的工作温度范围为-40℃至85℃。
CS5026E特性：
输入电压范围：3-15V
可调电压输出最高至18V
振荡频率：600KH在
精准的反馈参考电压：1V（±2%)
内置0.08Ω，8A,18V的MOSFET
关断电流：＜36uA
过温保护
过压保护
封装：ESOP16L
CS5026E应用：
充电设备
LCD显示器
数码相机
手持设备
移动终端

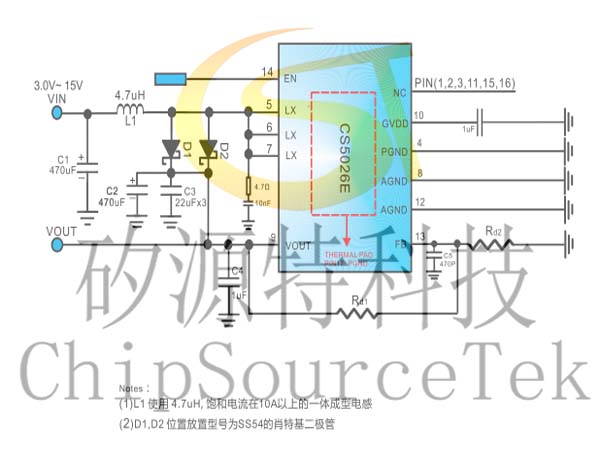

CS5026E典型应用电路图：

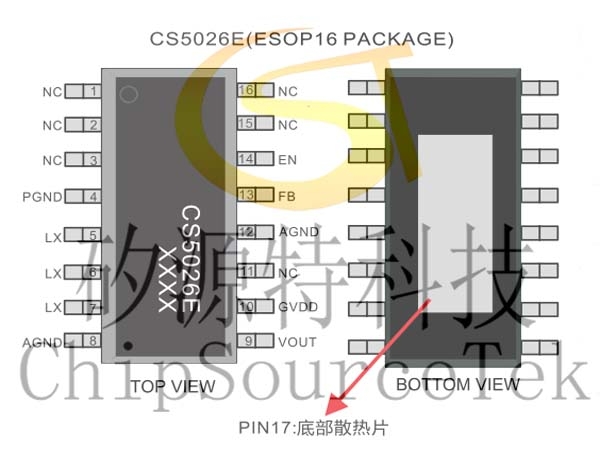

CS5026E引脚定义：

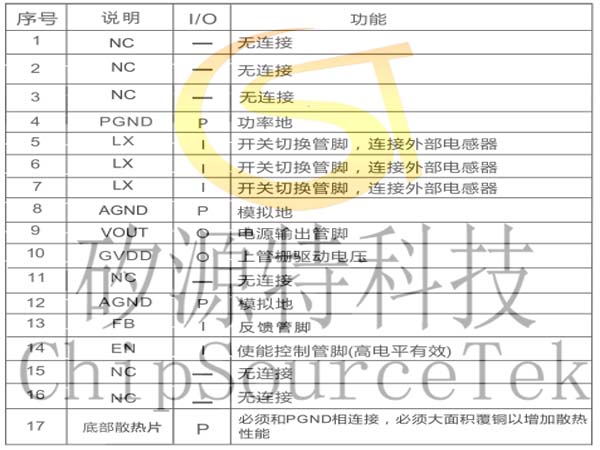

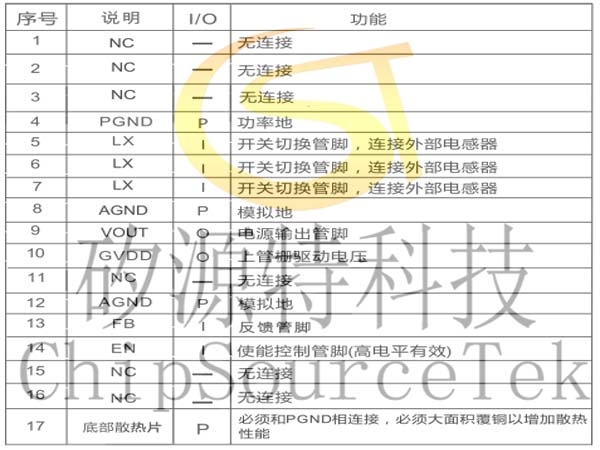

CS5026E引脚说明：

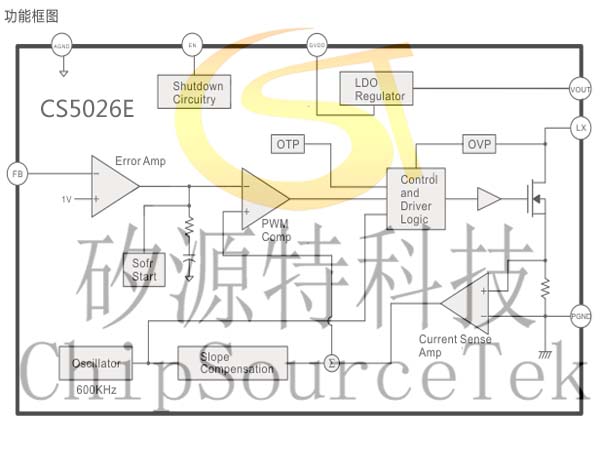

CS5026E功能框图：
