NS6312概述：
NS6312 是支持高电压输入的同步降压电源管理芯片，输入电压在宽范围内可实现2.4A的连续电流输出。通过调节FB端口的分压电阻，可以输出1.8V到28V的稳定电压。
NS6312具有优秀的恒压/恒流(CC/CV)特性。NS6312 采用电流模式的环路控制原理，实现了快速的动态响应。NS6312工作开关频率为 130kHz，具有良好的EMI特性。
NS6312具有优秀的恒压/恒流(CC/CV)特性。NS6312 采用电流模式的环路控制原理，实现了快速的动态响应。NS6312工作开关频率为 130kHz，具有良好的EMI特性。
NS6312内置线电压补偿，可通过调节FB端口的分压电阻阻值来实现。NS6312不仅可实现单芯片降压电源管理方案，还可以与QC2.0/ QC3.0识别芯片构成快速充电电源管理方案。另外，芯片包含多重保护功能：过温保护，输出短路保护和输入欠压/过压保护等。
NS6312采用SOP8的标准封装。
NS6312特性：
宽输入电压范围：4V-30V
宽输出电压范围：1.8V-28V
效率可高达 92%以上
超高恒流精度：±5%
恒压精度：±5%
无需外部补偿
开关频率：130kHz
输入欠压/过压、输出短路和过热保护
输出电流：2.4A
NS6312采用SOP8的标准封装
NS6312应用：
车载充电器/适配器
线性调节前置稳压器
分布式供电系统
电池充电器

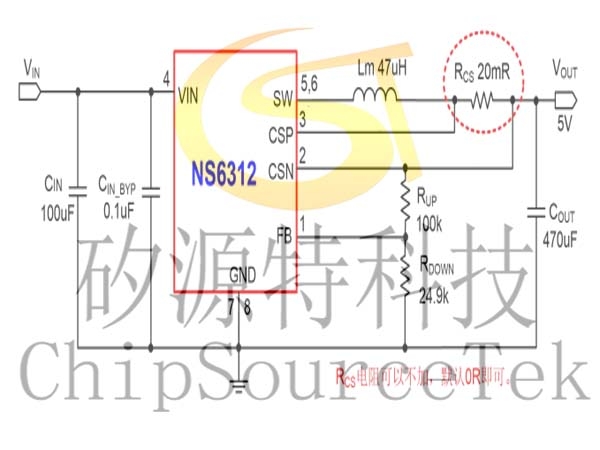

NS6312典型应用原理图：

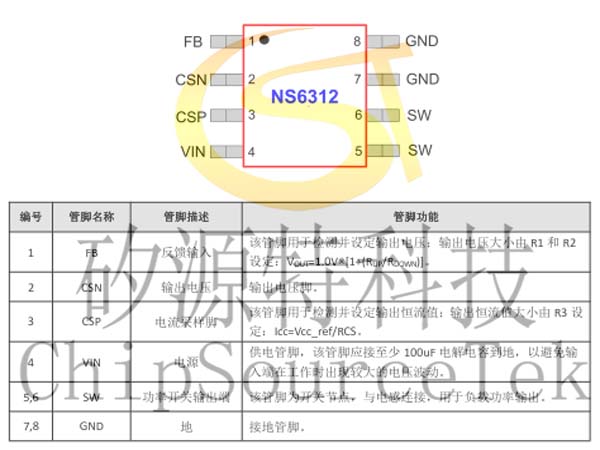

NS6312管脚定义及示意图：

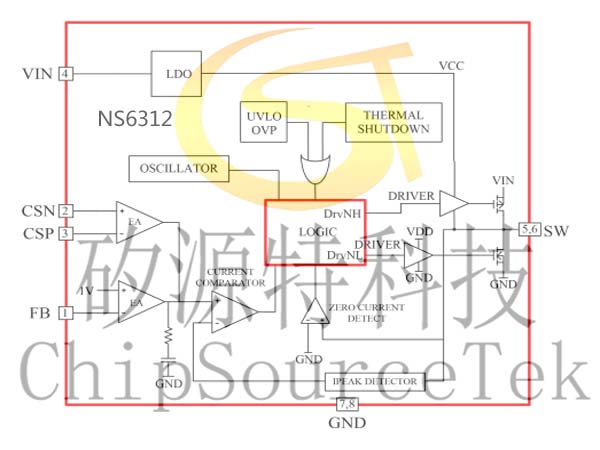

NS6312结构框图：
