IP6829概述:
IP6829是一款无线充电发射端控制 SoC 芯片，兼容 WPC Qi v1.3 最新标准，支持 A11、A11a、MP-A2 线圈，支持 5W、苹果 7.5W、三星 10W、15W 充电。IP6829 通过 analog ping 检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6829 解码从接收器发送的通信数据包，然后用 PID 算法来改变振荡频率从而调整线圈上的输出功率。
IP6829片内集成全桥驱动电路和全桥功率MOS，电压&电流两路 ASK 通讯解调�？椋环桨讣啥雀撸上灾档头桨赋叽绾� BOM 成本。
IP6829特性:
兼容WPC v1.2.4和v1.3标准
支持5~15W多种应用
单独 5W 应用
快充充电器输入 5~15W 应用
5V 输入 5W 应用；
9V 输入 5W，7.5W，10W 应用；
12V 输入 5W，7.5W，10W，15W 应用。
12V 充电器输入 15W 应用
支持多线圈方案（两线圈，三线圈）
集成NMOS全桥驱动和全桥功率MOS
集成内部电压&电流双路解调
支持FOD异物检测功能
高灵敏静态异物检测（可通过电容调节）
支持动态 FOD 检测
外接电阻调整 FOD 参数（调整动态 fod）
低静态功耗和高效率
静态电流 10mA
实测系统充电效率高达 80%
兼容 NPO 电容和 CBB 电容
针对供电能力不足的 USB 电源有动态功率调整
功能（DPM）
支持低至 5V 500mA 的充电器
输入过压，过流，欠压保护功能
支持固件重复升级
支持 PD3.0 输入请求
支持 DPDM 快充输入请求
支持 Qi 协议 BPP，PPDE 认证
支持 NTC 过温保护
最多可支持 3 路 LED 指示
封装 5 mm × 5 mm 0.5pitch QFN32
IP6829应用:
背夹、无线充电底座
车载无线充电设备

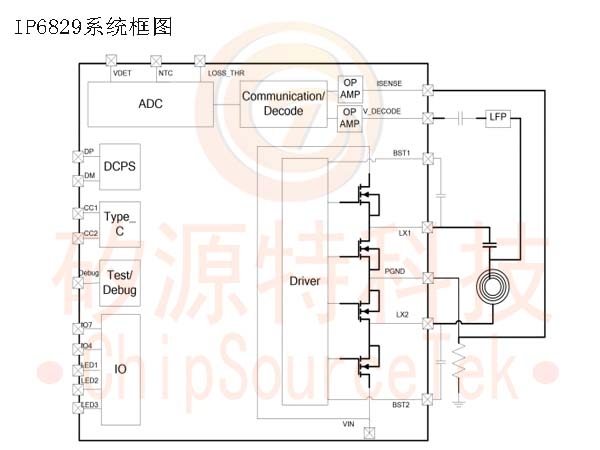

IP6829系统框图:

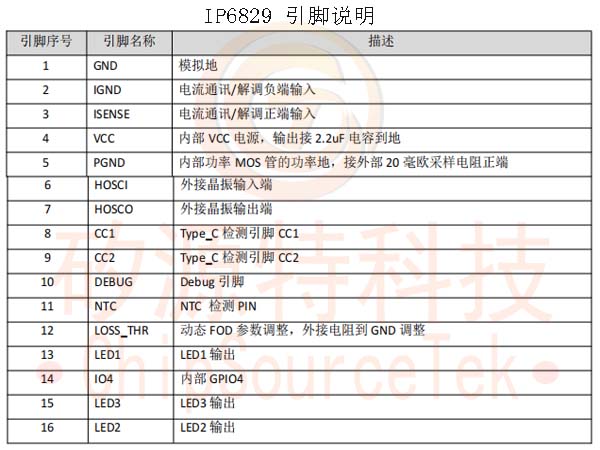

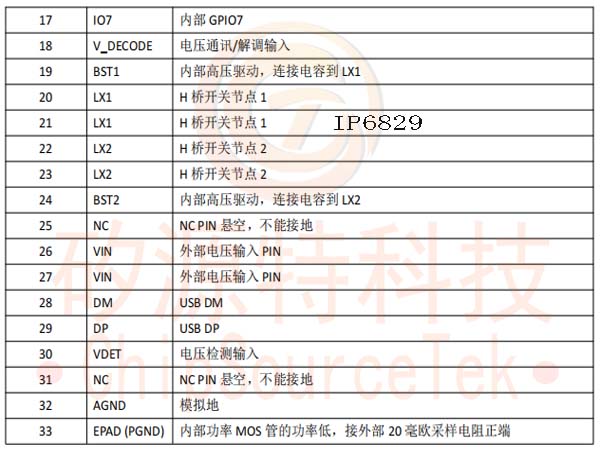

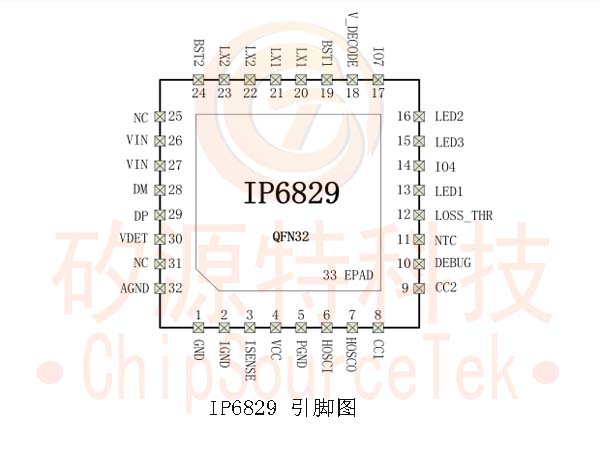

IP6829引脚定义:

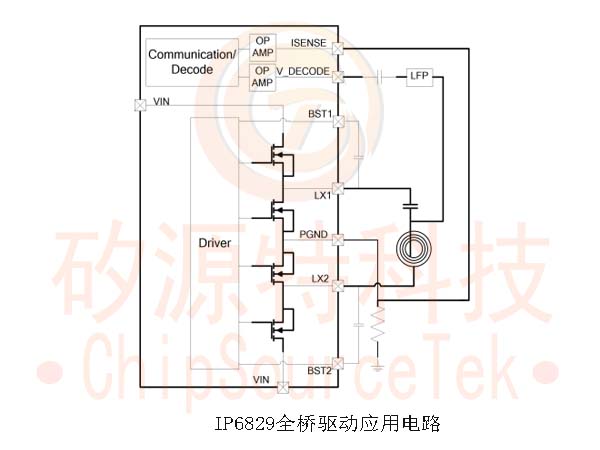

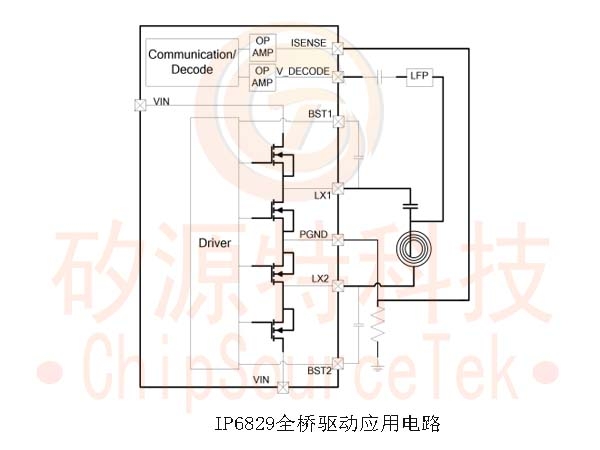

IP6829全桥驱动应用电路:

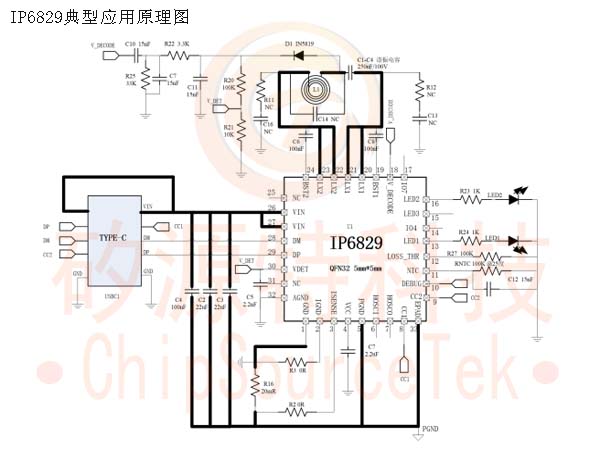

IP6829典型应用原理图:
