IP6805U概述:
IP6805U是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4最新标准，支持A11或A11a线圈，支持5W充电。IP6805U通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6805U解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6805U终止电力传输。
IP6805U片内集成全桥驱动电路和全桥功率MOS，电压&电流两路ASK通讯解调�？椋环桨讣啥雀撸上灾档头桨赋叽绾虰OM成本。
IP6805U特性:
* 兼容WPC v1.2.4标准
* 支持5W应用
* 输入耐压高达16V
* 集成NMOS全桥驱动和全桥功率MOS
* 集成内部电压/电流解调
* 支持FOD异物检测功能
-高灵敏静态异物检测
-支持动态FOD检测
* 低静态功耗和高效率
-静态电流10mA
-实测系统充电效率高达79%
* 兼容NPO电容和CBB电容
* 针对供电能力不足的USB电源有动态功率调整功能(DPM）
-支持低至5V 500mA的充电器
* 输入过压，过流保护功能
* 最多可支持2路LED指示
* 封装ESOP8
IP6805U应用产品:
背夹、无线充电底座
车载无线充电设备

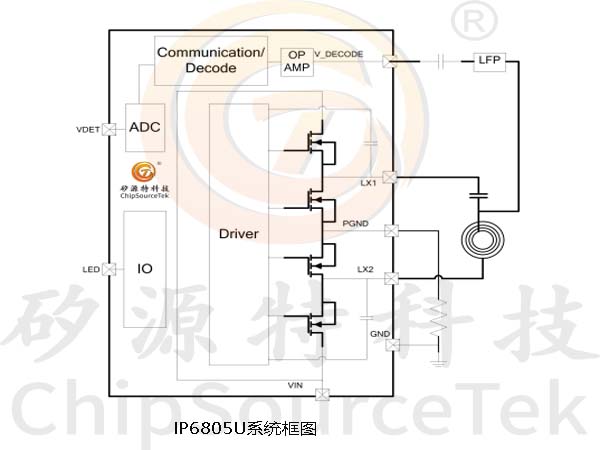

IP6805U系统框图:

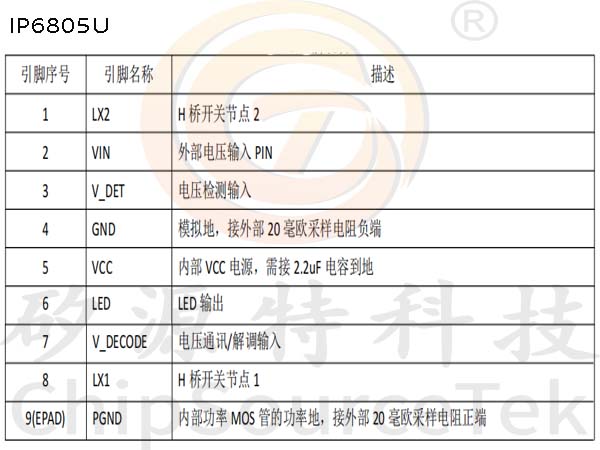

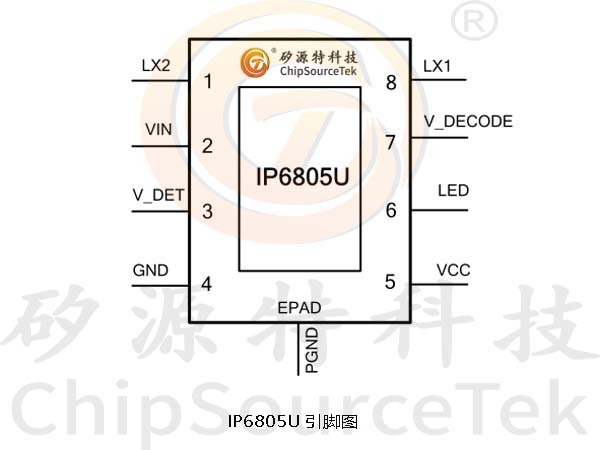

IP6805U引脚定义:
IP6805U功能描述:

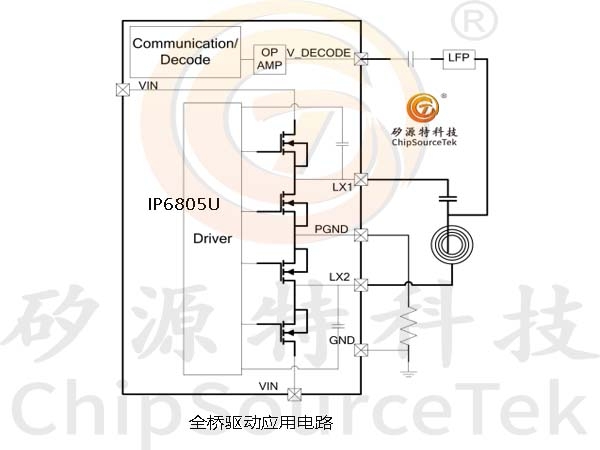

全桥驱动与功率 MOS
IP6805U内置两个对称的的半桥驱动�？椋谥霉β蔒OS。PWM频率可调范围为110kHz~205kHz，可调step低至0.25kHz。

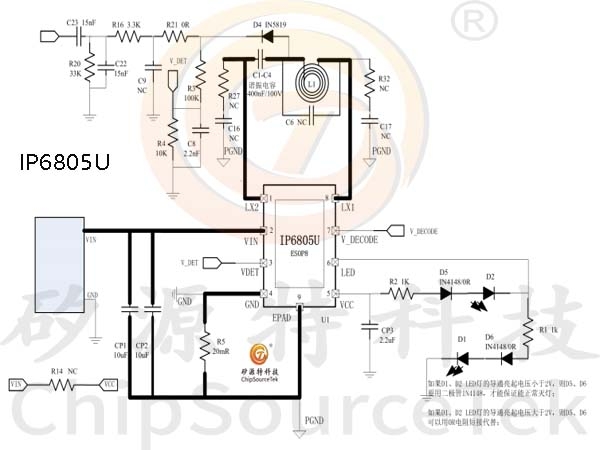

IP6805U典型应用原理图:
