HT8691R概述：
HT8691R是一款内置BOOST升压�？榈腄类音频功率放大器。内置的BOOST升压�？榭赏ü庵玫缱璧鹘谏怪担词故秋绯毓┑纾谏怪�7.5V，2Ω负载条件下则能连续输出11W功率。其支持外部设置调节BOOST输出电压。
HT8691R的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。HT8691R具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。
HT8691R内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
此外，HT8691R内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
HT8691R提供SOP8L-PP封装。
HT8691R的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。HT8691R具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。
HT8691R内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
此外，HT8691R内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
HT8691R提供SOP8L-PP封装。
HT8691R特性：
防削顶失真功能(防破音, Anti-Clipping Function,ACF)
免滤波器数字调制，直接驱动扬声器
输出功率
9.0W (V BAT =3.7V, PVDD = 7.5V, R L =3?,
THD+N=10%)
11.0W (V BAT =3.7V, PVDD = 7.5V, R L =2?,
THD+N=10%
5.5W (V BAT =3.7V, PVDD = 6.5V, R L =4?,
THD+N=10%)
电源
-升压输入V BAT ：2.5V至5.5V
-升压输出PVDD：V BAT 至7.5V
BOOST输出电压可调
AB/D类可切换
保护功能:过流/过热/欠压异常保护功能
HT8691R提供SOP8L-PP封装。
HT8691R应用：
蓝牙音箱
便携式音箱
2.1声道小音箱
扩音器
iphone/ipod/ipod docking
MP4, 导航仪
平板电脑，笔记本电脑
智能手机
小尺寸LCD电视/监视器
便携式游戏机
HT8691R典型应用电路图:
HT8691R引脚分布：

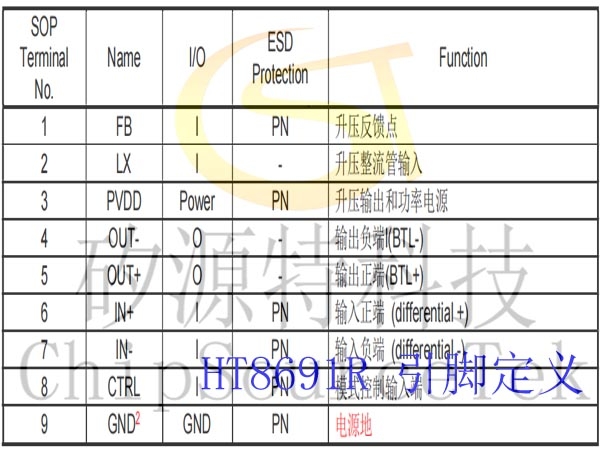

HT8691R引脚定义:
