HT8696,HT8697概述:
HT8696,HT8697是一款具有防削顶失真功能的，双声道免滤波D类音频功率放大器。在VDD=8.5V 、 THD+N=10%、4Ω负载条件下，能连续输出2×9.5W功 率 。 HT8697还能工作在AB类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能瞬间输出2×9.0W功率。
HT8696,HT8697具有防削顶失真（ACF）输出控制功 能，可检测并抑制由于输入音乐、语音信号幅度过大 所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同 时芯片也具有ACF-Off模式可配置。
HT8696,HT8697内部集成免滤波器数字调制技术，能 够直接驱动扬声器，并最大程度减小脉冲输出信号的 失真和噪音。输出无需滤波网络，极少的外部元器件 节省了系统空间和成本，是便携式应用的理想选择。
HT8697可实现AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音 频功放模式。
此外，HT8696,7内置的关断功能使待机电流最 小化，还集成了输出端过流保护、片内过温保护和电 源欠压异常保护等功能。
HT8696,HT8697特性:
防削顶失真功能(Anti-Clipping Function, ACF)
免滤波器数字调制，直接驱动扬声器 A
输出功率
2×9.5W@ Class D, 2×9.0W@Class AB (VDD=8.5V, RL=4?, THD+N=10%,)
2×6.7W@ Class D or Class AB (VDD=7.2V, RL=4?, THD+N=10%)
过流保护功能
过热保护功能
欠压异常保护功能
无铅无卤封装，SOP16L-PP(HT8696),
TSSOP20L-PP(HT8697)
HT8696,HT8697应用:
蓝牙音箱
便携式音箱
2.1声道小音箱
扩音器
iphone/ipod/ipod docking
拉杆音箱
平板电脑，笔记本电脑
便携式游戏机
小尺寸LCD电视/监视器
MP4, 导航仪

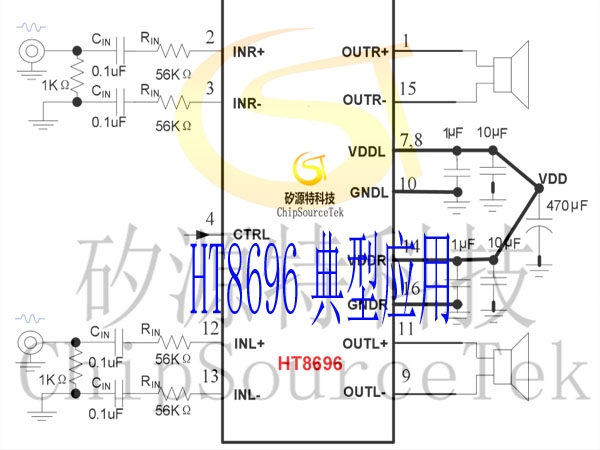

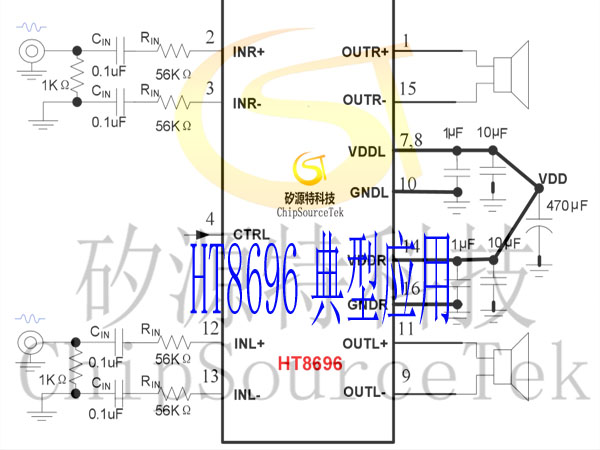

HT8696典型应用图:

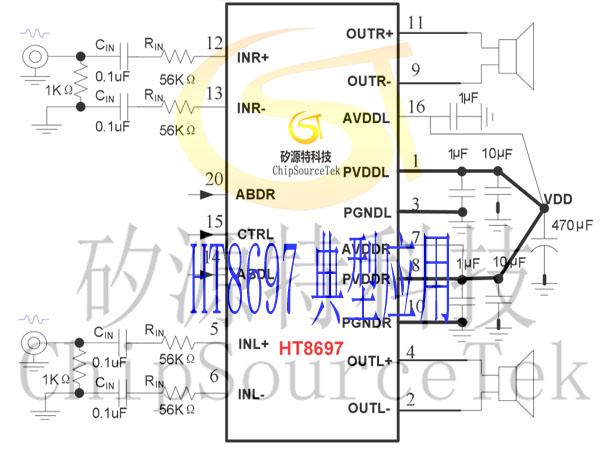

HT8697典型应用图:

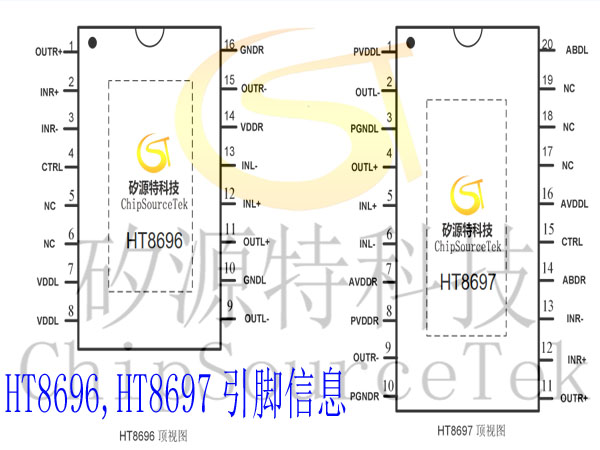

HT8696,HT8697引脚信息:.

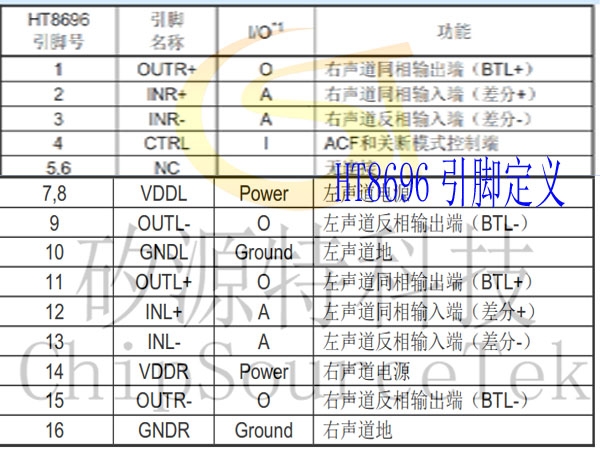

HT8696引脚定义:.

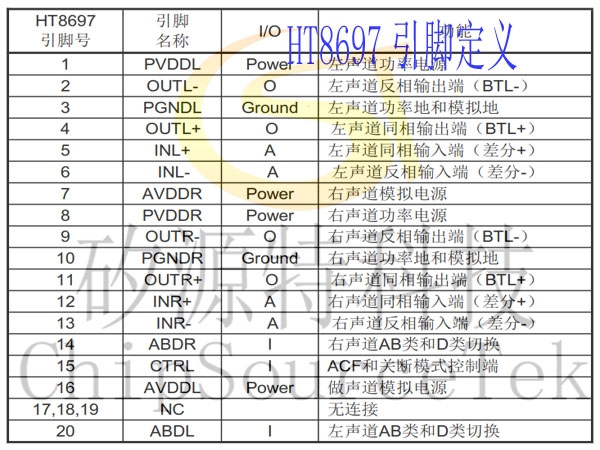

HT8697引脚定义:.

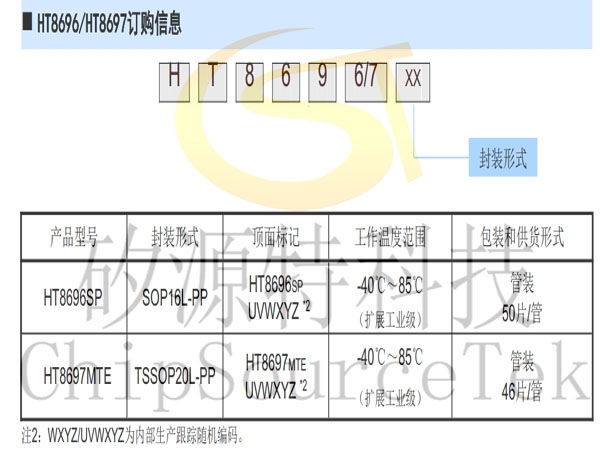

HT8696,HT8697订购信息:
注2：WXYZ/UVWXYZ为内部生产跟踪随机编码。
HT8696,HT8697功能描述及应用信息:

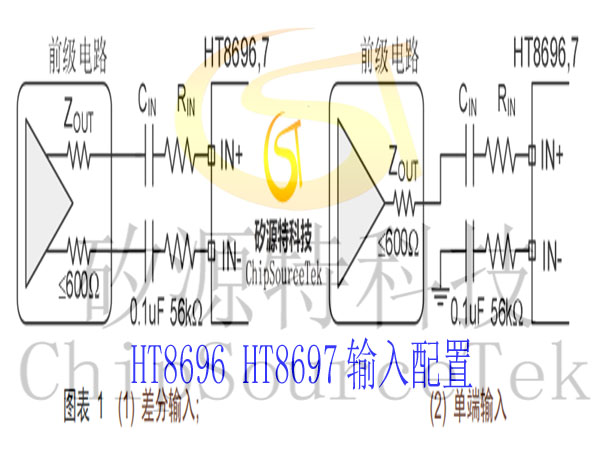

输入配置
HT8696,7 接受模拟差分或单端音频信号输入，产生 PWM 脉冲输出信号驱动扬声器。
对差分输入，通过隔直电容CIN 和输入电阻RIN 分别输入到IN+和IN-端。系统增益Av=1150k RIN（HT8696 和 HT8697 的 D 类模式）或 Av=500k RIN （HT8697 的 AB 类模式），输入 RC 高通滤波器的截止频率 fc ?1 (2πRINCIN ) 。
对单端输入，则通过 CIN 耦合到 IN+端。IN-端必须通过输入电阻和电容（与 CIN、RIN 值相同）接地。增 益 Av 和截止频率 fc 与差分输入时相同。
注意系统前级电路的输出阻抗 ZOUT 应不超过 600?。
HT8696,HT8697功放输出
一般而言，输出端可直接连接负载喇叭。如果输出端的输出线较长，或者对EMI的要求较高，则可选择添置铁氧体磁珠或LC滤波器（Class D）。

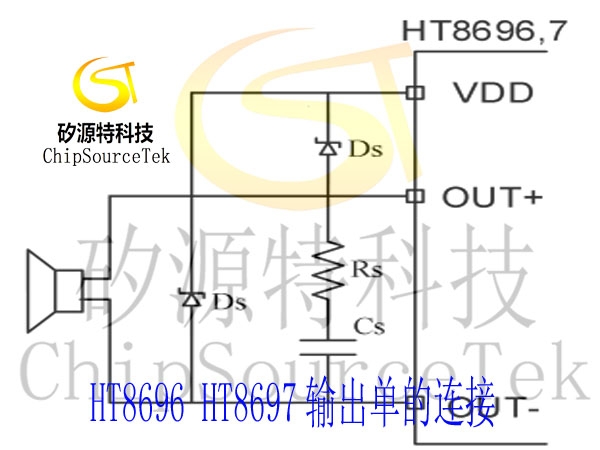

另外，如果电源电压较大（＞8.5V），纹波较严重，或输入信号幅度较大(≥1.0Vrms)，或负载喇叭阻抗较�。ǎ�4Ω）时，有必要适当增大电源端电容（至少100uF以上），并在输出端加入Snubber电路和肖特基二极 管（如图2），防止芯片异常。
推荐参数：
Rs: 1.5 ~ 2Ω；
Cs: 330pF~680pF；
Ds: 正向平均电流≥2A；正向浪涌峰值电流≥6A；正向电压（IF=1A）≤0.38V。
ABD模式设置（HT8697 Only）
在ABDL或ABDR端输入高电平，HT8697的L通道或R通道处于Class D模式，系统增益Av=1150k RIN 。
在ABDL或ABDR端输入低电平，HT8697的L通道或R通道处于Class AB模式，系统增益Av=500k RIN 。
需要注意的是，ABDL和ABDR引脚支持悬空，内部存在上拉电阻，阻值约为250kohm。
CTRL模式设置

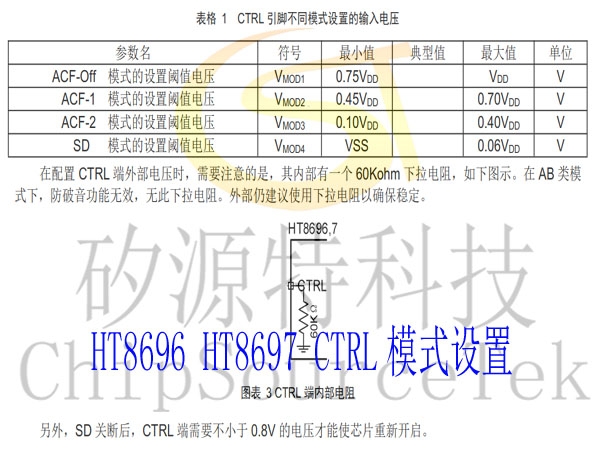

Class D 模式下，在 CTRL 端输入不同电压值，能实现 4 种工作模式，即防削顶模式 1（ACF-1），防削 顶模式 2（ACF-2），防削顶功能关闭模式（ACF-Off）和芯片关断模式（SD），详见下表。
CTRL模式功能描述
(一) ACF ON模式

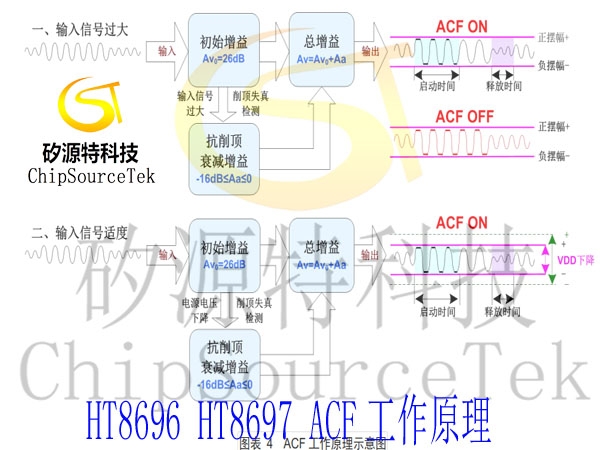

在ACF-1、ACF-2模式下，当电路检测到输入信号幅度过大而产生输出削顶时，HT8696,HT8697通过自动调整系统增益，控制输出达到一种最大限度的无削顶失真功率水平，由此大大改善了音质效果。此外，当电源电压 下降时，HT8696,HT8697也能自动衰减输出增益，实现与VDD下降值相匹配的最大限度无削顶输出水平。
ACF ON 模式下的启动时间（Attack time）指在突然输入足够大信号而产生输出削顶的条件下，从 ACF 启动对放大器的增益调整，直到增益从Av0 衰减至距目标衰减增益3dB 时的时间间隔；释放时间（Release time）指从产生削顶的输入条件消失，到增益退出衰减状态恢复到 Av0 的时间间隔。HT8696,7 的最大衰减增益为 16dB。

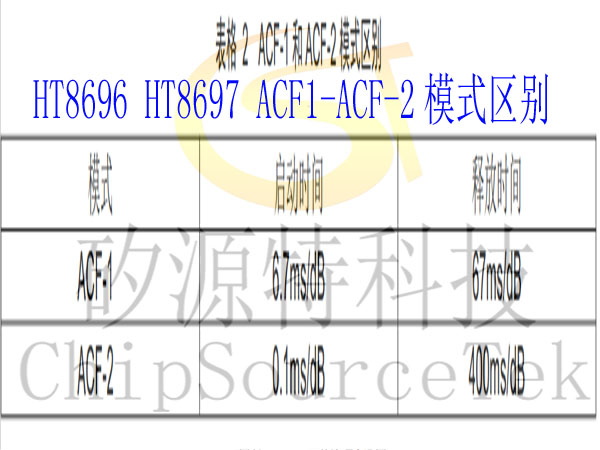

ACF-1 和 ACF-2 模式具有不同的启动时间和释放时间（见下表）。
HT8697封装信息:
(二) ACF OFF 模式
在 ACF-Off 模式下，ACF 功能被关闭，HT8696,7 不对输出削顶条件作检测，也不对系统增益作自动调整操作，系统增益保持为 Av=Av0=26dB 恒定不变。HT8696,7 可能因输出存在破音失真而音质变坏。
(三) SD 模式
在关断模式（低功耗待机）下，芯片关闭所有功能并将功耗降低到最�。涑龆宋醯偷缙阶刺诓� 通过高阻接地）。
? 咔嗒-噼噗声消除
HT8696,7 内置控制电路实现了全面的杂音抑制效果，有效地抑制住了系统在上电、下电、关断及其唤醒操作过程中出现的瞬态咔嗒-噼噗（Click-Pop）噪声。

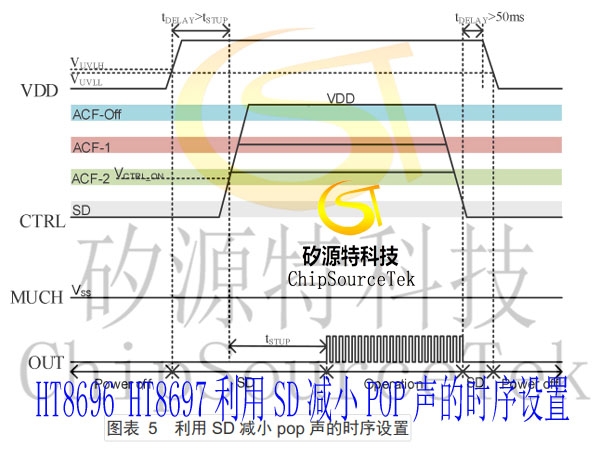

为达到更优异的咔嗒-噼噗声消除效果，一般情况下，建议采用 0.1µF 或更小的隔直电容 CIN。同时 POP噪声还可通过下列上电、下电时关断模式的时序控制措施来达到杂声微乎其微的效果： ?电源上电时，保持关断模式，等电源足够稳定后再解除关断模式。
电源下电时，提前设为关断模式。

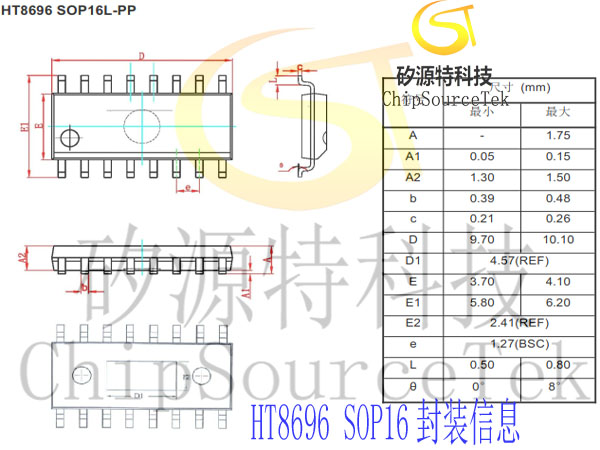

HT8696封装信息:保护功能
HT8696,HT8697 具有以下几种保护功能：输出端过流保护、片内过温保护、电源欠压异常保护。
（1）过流保护
当检测到一输出端对电源、对地、或对另一输出端短路时，过流保护启动，输出端切换至高阻态，防止芯片烧毁损坏。短路情况消除后，通过关断、唤醒一次芯片，或重新上电均能使芯片退出保护模式。
（2）过温保护
当检测到芯片内温度超过 150℃时，过温保护启动，正负输出端切换至弱低电平状态（内部通过高阻接 地），防止芯片被热击穿损坏。
（3）欠压保护
当检测到电源端 VDD 低于 VUVLL（1.9V），启动欠压保护，输出端为弱低电平状态（内部通过高阻接地）； 当检测到 VDD 高于 VUVLH（2.2V），保护模式自动解除，经启动时间 TSTUP 后进入正常工作状态。
HT8697封装信息:
