HAA9103概述：
HAA9103是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
HAA9103的差分输入架构和极高的PSRR有效地提高了HAA9103对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9103成为便携式音频产品的最佳选择。
HAA9103具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9103提供带散热片的ESOP8封装
HAA9103的差分输入架构和极高的PSRR有效地提高了HAA9103对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9103成为便携式音频产品的最佳选择。
HAA9103具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9103提供带散热片的ESOP8封装
HAA9103特性：
AB类、D类切换功能
3种防破音可�。榔埔粞顾醴段�-10dB
D类输出功率：
－5.3W (VDD=5.0V, RL =2Ω，THD+N=10%)
－3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)
AB类输出功率：
－5.2W (VDD=5.0V, RL =2Ω，THD+N=10%)
－3.1W (VDD=5.0V, RL =4Ω，THD+N=10%)
工作电压：2.5V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
HAA9103提供带散热片的ESOP8封装
HAA9103应用：
扩音器
便携式音箱 / 插卡音箱
蓝牙音箱 / USB音箱
HAA9103订购信息:
|
料号 |
封装 |
表面印字 |
包装 |
|
HAA9103 |
ESOP8 |
HAA9103（A）PST XXXXXXXX |
100颗/管 |

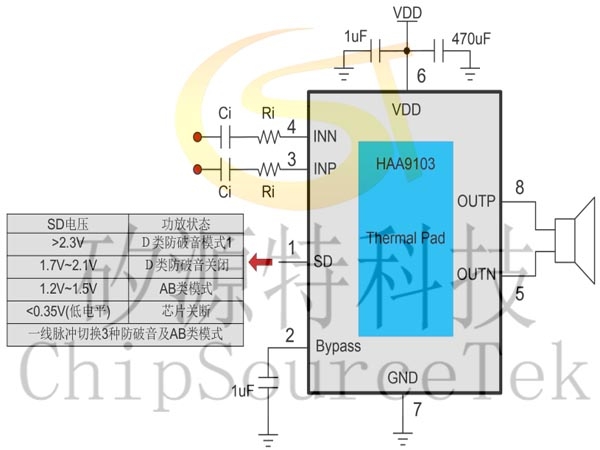

HAA9103典型应用电路图:

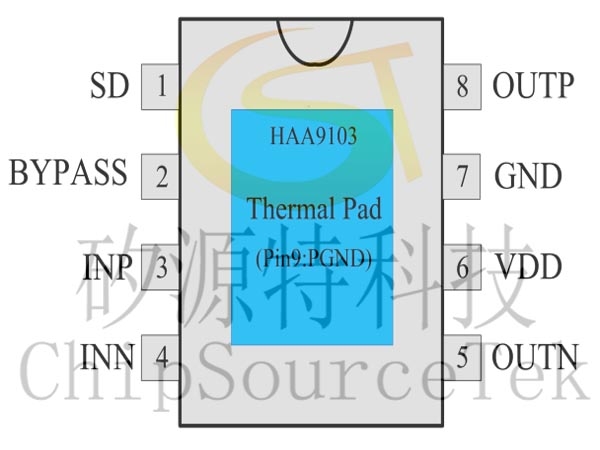

HAA9103引脚分布：

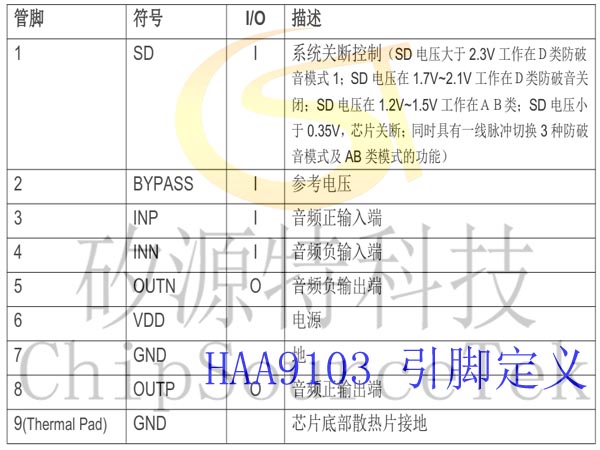

HAA9103引脚定义：

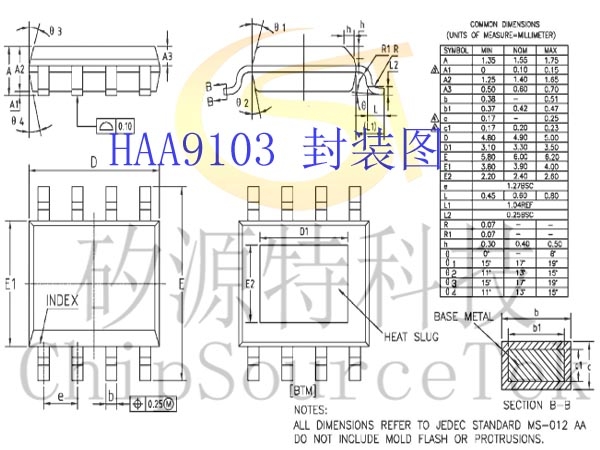

HAA9103封装图：
