MIX2018A概述:
    MIX2018A是一款高效率、无滤波器5W单声道 F类音频放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
    MIX2018A的单端输入架构和极高的PSRR有效地提高了MIX2018A对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得MIX2018A成为便携式音频产品的最佳选择。
    MIX2018A具有关断功能，极大的延长系统的待机时间。过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受，同时简化系统调试.

独有的无FM干扰类架构

 D类输出功率：

  －5.0W (VDD=5.0V, RL =2?，THD+N=10%)

 F类输出功率：

  －4.9W (VDD=5.0V, RL =2?，THD+N=10%)

 低失真和低噪声

 开机POP声抑制功能

 关机电流小于1uA

 过热保护功能

MIX2018A提供ESOP8封装

MIX2018A应用:

 扩音器

 便携式音箱 / 插卡音箱

 插卡音箱 / USB音箱

MIX2018A订购信息:

料号	封装	表面印字	包装
MIX2018A	ESOP8	MIX2018A XXXXXXX	2500颗/卷

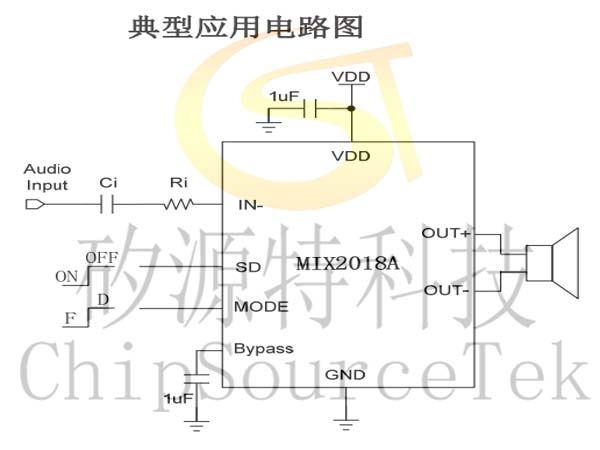

MIX2018A典型应用电路图

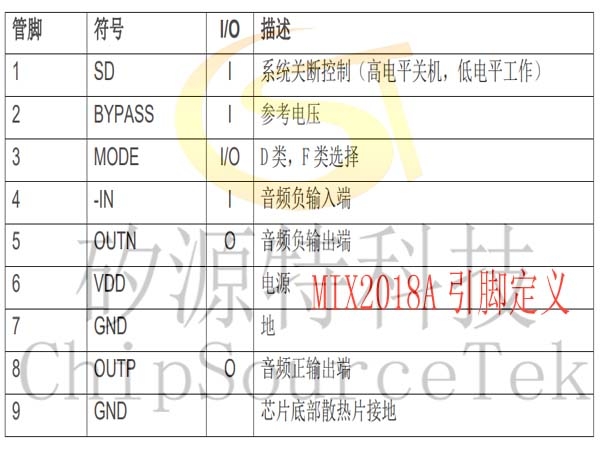

MIX2018A引脚定义:

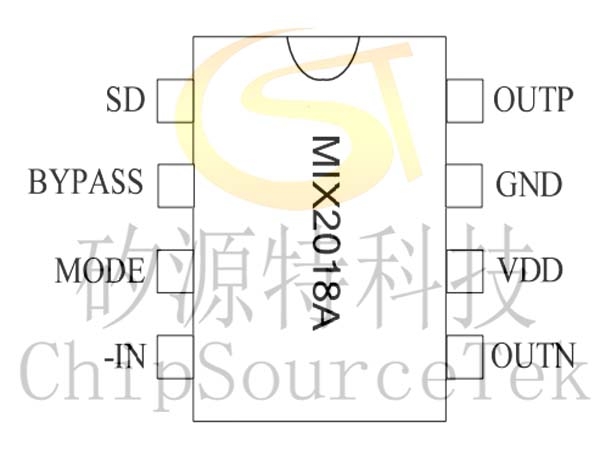

MIX2018A引脚排列:

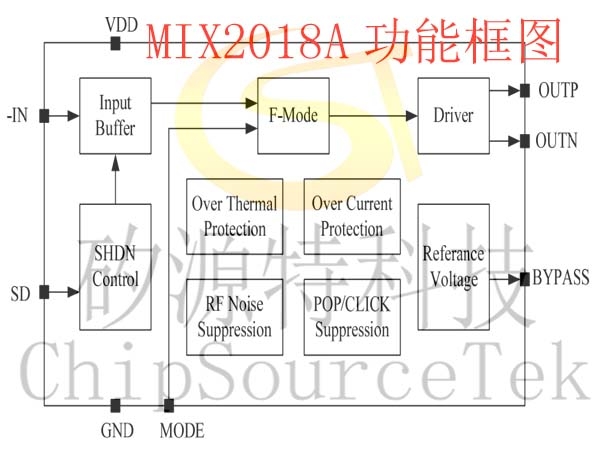

MIX2018A功能框图:


MIX2018A封装图:
