TC118S简介：
TC118S单通道直流正反转马达驱动器，是一颗单通道内置功率MOS全桥驱动芯片，适用于电动牙刷，玩具，成人用品，车载支架.
TC118S是一颗单通道内置功率MOS全桥驱动芯片，有驱动前进、后退、停止及刹车功，有内置迟滞热效应过流保护功，低导通电阻（1.6Ω），最大连续输出电流可达 1.8A峰值 2.5A ，无需外围滤波电容，
TC118S提供SOP8封装
TC118S是一颗单通道内置功率MOS全桥驱动芯片，有驱动前进、后退、停止及刹车功，有内置迟滞热效应过流保护功，低导通电阻（1.6Ω），最大连续输出电流可达 1.8A峰值 2.5A ，无需外围滤波电容，
TC118S提供SOP8封装
推荐使用CST6118，CST6118 is recommended
TC118S特性：
TC118S是一颗单通道内置功率MOS全桥驱动芯片
有驱动前进、后退、停止及刹车功能
有内置迟滞热效应过流保护功能
低导通电阻（1.6Ω）
最大连续输出电流可达 1.8A,峰值 2.5A
无需外围滤波电容
TC118S提供SOP8封装
TC118S应用：
玩具马达驱动
遥控车
正反转的应用
TC118S绝对最大额定值
注：最大连续输出电流视散热条件而定。
TC118S推荐工作条件 (Ta=25℃)
TC118S电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)
TC118S输入/输出逻辑表
| 参数 | 符号 | 额定值 | 单位 | |
| 电源电压 | VCC | 7.2 | V | |
| 功耗 | Pd | DIP-8 | 1 | W |
| SOP-8 | 0.96 | W | ||
| 热阻 | θJA | DIP-8 | 125 | ℃/W |
| SOP-8 | 130 | ℃/W | ||
| 工作温度 | Topr | -20~85 | ℃ | |
| 结温 | Tj | 150 | ℃ | |
| 存储温度 | Tstg | -55~150 | ℃ | |
| 手工焊接温度 | 350~370 | ℃ | ||
| 输出电流峰值 | Iop | 2.5 | A | |
| 最大连续输出电流 | Ioc | 1.8 | A | |
TC118S推荐工作条件 (Ta=25℃)
| 参数 | 符号 | 参数值 | 单位 |
| 电源电压 | VCC | 2.4~7.2 | V |
| 控制输入电压 | VIN | 0~VCC | V |
| 正、反转输出电流 | Iout | -1500~1500 | mA |
TC118S电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 整体线路 | ||||||
| 电路关断电流 | ICCST | INA=INB=1 | — | 0 | 10 | uA |
| 工作电流 | ICC | INA=H, INB=L or INA=L, INB=H or INA=H, INB=H |
— | 0.3 | 1 | mA |
| 控制输入 | ||||||
| 高电平输入电压 | VINH | 2.0 | — | — | V | |
| 低电平输入电压 | VINL | — | — | 0.8 | V | |
| 高电平输入电流 | IINH | VIN=3V | — | 5 | 20 | uA |
| 低电平输入电流 | IINL | VIN=0V | -1 | 0 | — | uA |
| 下拉电阻 | RIN | — | 1.5 | — | MΩ | |
| 驱动 | ||||||
| 输出导通阻抗 | RON | Io=±200mA | — | 1 | 1.6 | Ω |
TC118S输入/输出逻辑表
| 输入 | 输出 | 方式 | ||
| INA | INB | OUTA | OUTB | |
| L | L | Hi-Z | Hi-Z | 待命状态 |
| H | L | H | L | 前进 |
| L | H | L | H | 后退 |
| H | H | L | L | 刹车 |

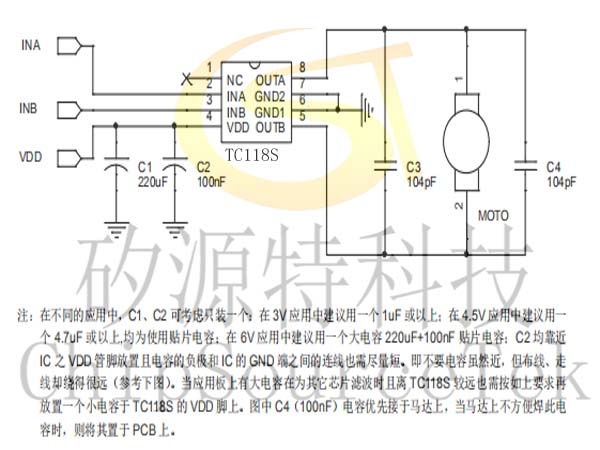

TC118S典型应用电路图

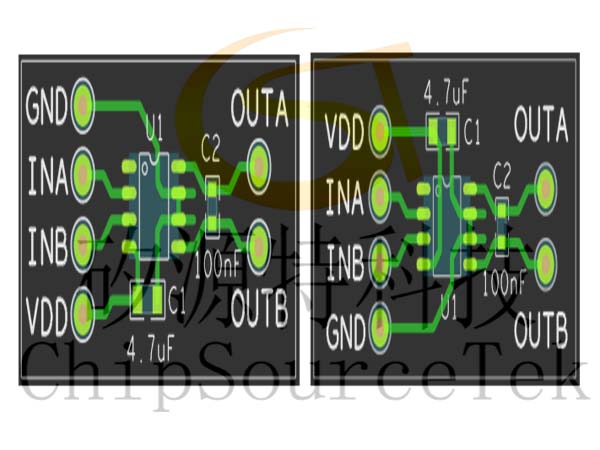

TC118SPCBA
TC118SPCBA

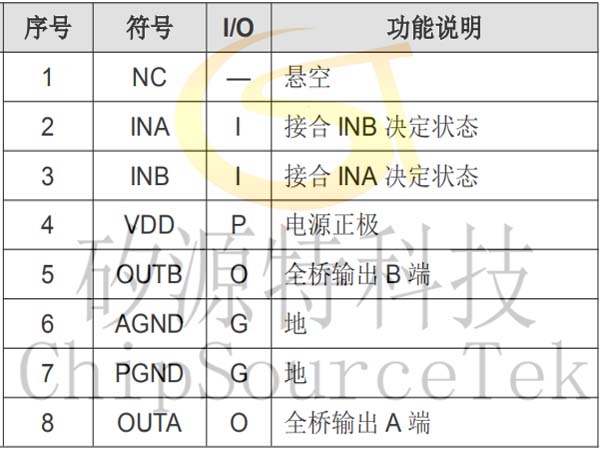

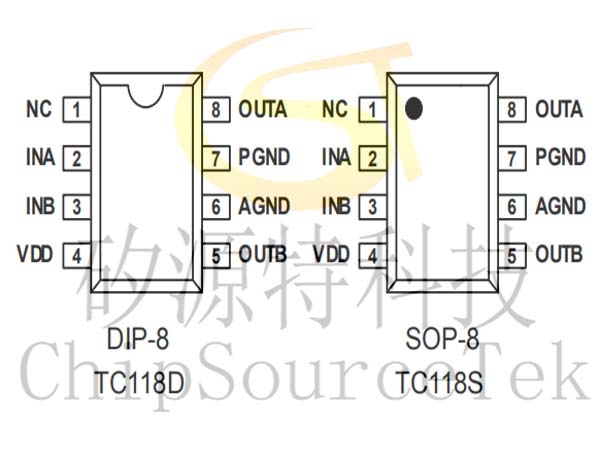

C118S驱动芯片管脚脚位定义图
TC118S芯片使用注意事项
1、 以上推荐电路及参数仅适用于普通�？爻低婢撸渌婢呒暗缁谑褂肨C118时请根据实际情况来使用。
2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度、PCB材料及厚度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3、TC118S 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。
4、马达启动瞬间的电流值建议不要超过2.5A。
TC118S芯片使用注意事项
1、 以上推荐电路及参数仅适用于普通�？爻低婢撸渌婢呒暗缁谑褂肨C118时请根据实际情况来使用。
2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度、PCB材料及厚度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3、TC118S 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。
4、马达启动瞬间的电流值建议不要超过2.5A。
