    MX1014是11/12/13/14节锂电池保护芯片。
    MX1014内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控，保证Pack安全。 此外，MX1014具有0V充电功能，提升Pack使用寿命。MX1014具有三种工作模式：正常模式、休眠模式和关机模式。当任意电芯处于低容量状态 时， MX1014进入休眠模式来降低系统功耗。
    MX1014提供TSSOP30封装。

1、高精度电压检测功能：

  过充电保护电压 V OV ：3.200V-4.400V (档位 25mV)

  过充电保护电压精度：±15mV

  迟滞电压：0-400mV

  过放保护电压 V UV ：2.0V - 3.6V (档位 100mV)

  过放电保护电压精度：±50mV

  过放电保护解除迟滞电压：0-1.6V

2、放电过流检测功能：

  过流 1 保护电压 V DOC1 ：0.025V-0.350V (档位 25mV)

  过流 1 保护电压精度：±10mV

  过流 2 保护电压 V DOC2 ：2×V DOC1 (档位 50mV)

  过流 2 保护电压精度：±15mV

3、短路检测功能：

  短路保护电压 V SC ：4×V DOC1 (档位 100mV)

  短路保护电压精度：±15mV

4、充电过流检测功能：

  充电流保护电压 V COC ：10mV-50mV (档位 10mV)

  充电过流保护精度10mV：±5mV；

  20mV-50mV：±10mV

5、断线检测功能

6、电池平衡功能

  平衡开启阈值电压：3.2V-4.375V (25mV 一档）

  平衡阈值电压精度：±25mV

7、温度检测功能：

  充电高温保护温度：50°C

  充电高温保护温度精度：±4 °C(Max.)

  充电低温保护温度：-5°C

  充电低温保护温度精度：±4°C(Max.)

  放电高温保护温度：70°C

  放电高温保护温度精度：±4°C (Max.)

8、外接电容设置过放电压保护延时、放电过流 1 保护延时以及放电过流 2 保护延时

9、过充电压、过充电流保护延时、短路保护延时以及温度保护延时固定

10、工作电压范围：3V - 80V

    工作温度范围：-40°C~85°C

11、集成N-MOSFET 驱动

12、低功耗设计：

  正常工作功耗：20 uA (Max.)

  休眠模式功耗：3 uA (Max.)

13、MX1014提供TSSOP30封装

14、SEL 管脚选择 11/12/13/14 串应用

11/12/13/14节锂电池保护芯片

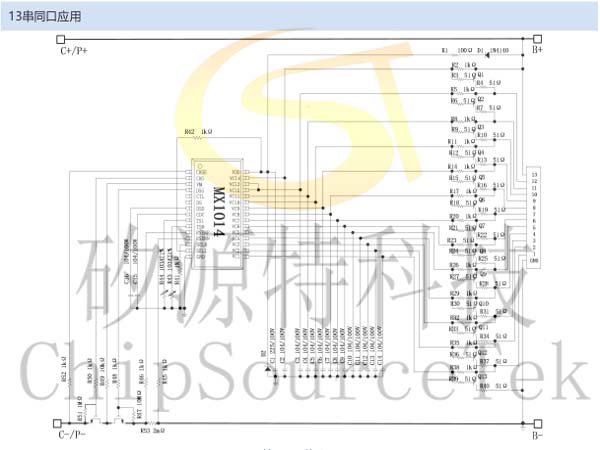

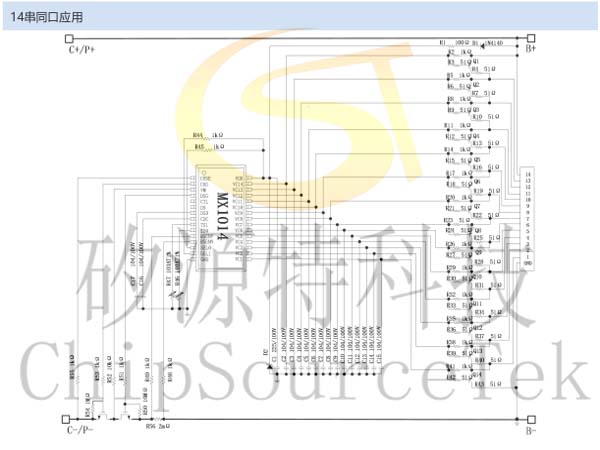

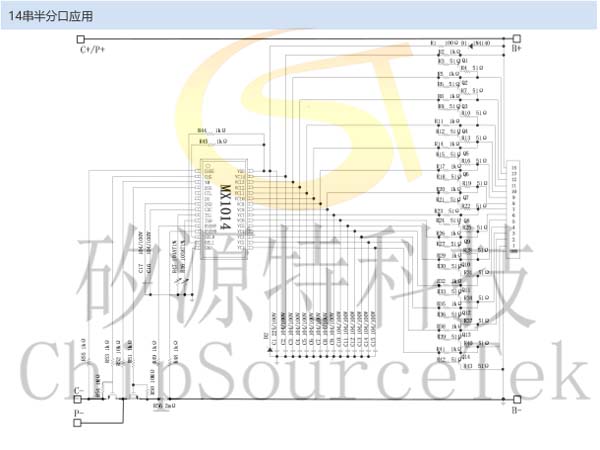

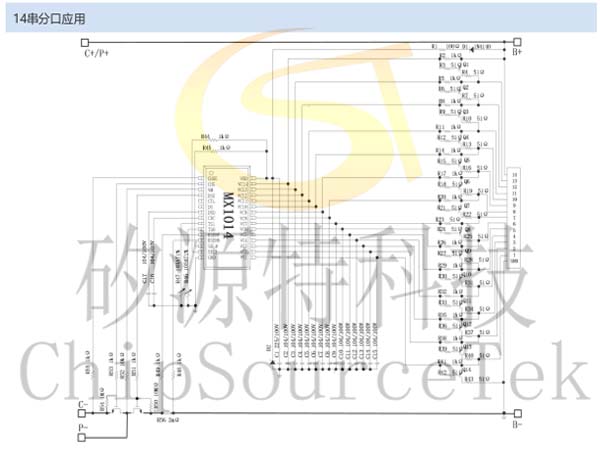

MX1014　14串半分口应用图

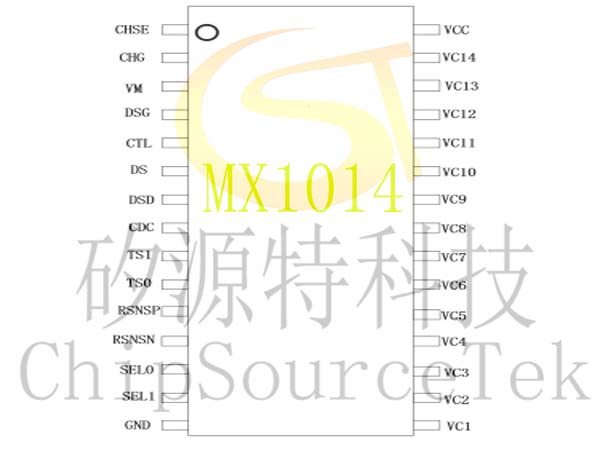

MX1014管脚图

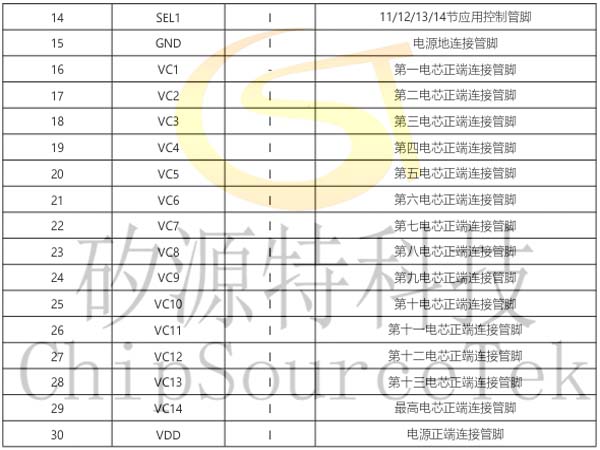

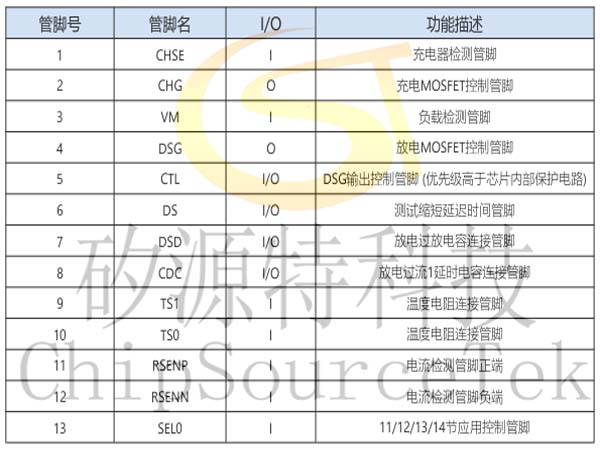

MX1014脚位定义图



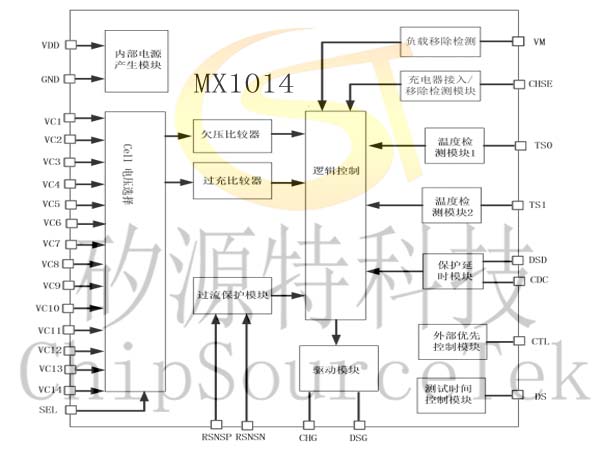

MX1014功能框图
