MX3510概述
    MX3510 针对锂离子/聚合物电池保护提供了高集成解决方案。
    MX3510包含内部功率MOSFET，高精度电压检测电路和延迟电路。MX3510具有电池应用所需的所有保护功能，包括过充电、过放电、过流和负载短路保护等。准确的过充电检测电压保证了充电的安全和充分利用。低待机电流在存储时从电池中消耗很少的电流。该产品不仅适用于数字蜂窝电话，而且适用任何其他需要长期电池寿命的锂离子和锂聚合电池供电的信息设备。
    MX3510需要最少数量的现成的外部组件，并且采用的SOT23-5封装可以节省空间。

MX3510特性
有反向充电连接保护

有电池单元反向连接保护

有过温保护

有过充电电流保护

有两步检测过充电流

有过放电电流保护

有负载短路

有充电器检测功能

有0伏电池充电功能

有符合RoHS标准且不含铅（Pb）

低至45mΩ的等效开启电阻内部功率MOSFET

有内部延迟发生器

有高精度电压检测

低电流损耗工作状态：典型值2.5µA. 掉电状态：典型值1.5µA

只需一个外接电容

温度范围- 40℃至+85℃温度范围

适用于单节锂聚合物电池组

适用于IOT传感器/电子玩具

MX3510 提供SOT23-5封装。

MX3510应用
单节锂离子电池组
充电宝
单节锂聚合物电池组
IOT传感器/电子玩具

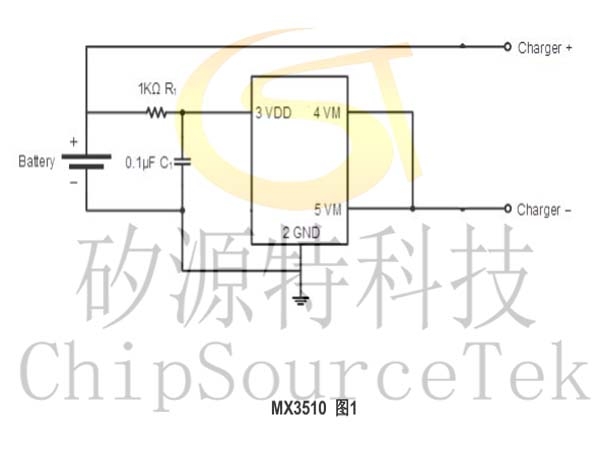

MX3510典型应用电路

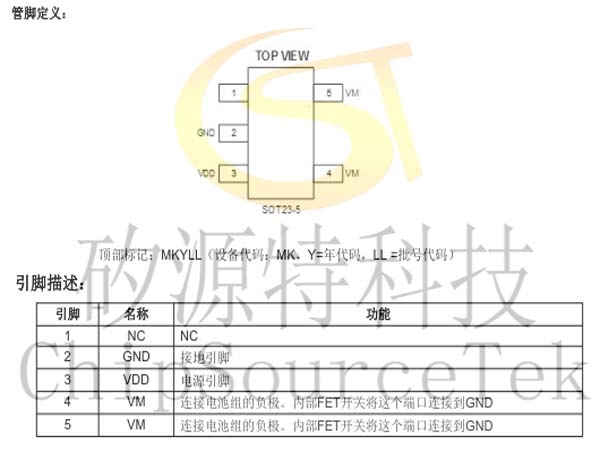

MX3510管脚定义及描述


MX3510订购信息

标记	编号	型号	描述	封装	最小订单量
MKYLL	70702030	MX3510	MX3510单节锂离子和锂合物电池保护IC，SOT23-5封装	SOT23-5	3000PCS
