CST4054D概述:
CST4054D是一款单节锂离子电池恒定电流/恒定电压线性充电芯片。采用SOT23-5封装，使用较少的外部元件数目，使得CST4054D成为便携式应用的理想选择。
CST4054D内置高压MOSFET，内部防反流电路，支持USB电源和适配器电源工作。不需要外部检测电阻和隔离二极管。热反馈自动调节充电电流功能，在大功率操作或高环境温度条件下对芯片温度加以限制。涓流、恒定电流、恒定电压、自动关断的多阶段充电模式，有效延长电池寿命。
CST4054D特征:
精度达到1%的4.2V预设充电终止电压
最大600mA的可编程充电电流
无需MOSFET、检测电阻或隔离二极管
涓流、恒流、恒压操作，热调节功能实现充电速率最大化
自动再充电功能
C/10涓流充电电流和充电终止电流门限
停机模式下的供电电流为40μA
支持USB端口给单节锂离子电池充电
软启动功能
CST4054D应用:
移动电话，MP3，MP4播放器
充电器
蓝牙应用
其它手持便携设备

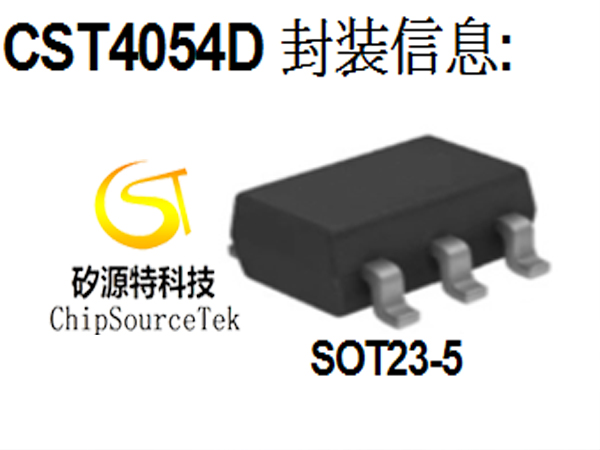

CST4054D封装信息:

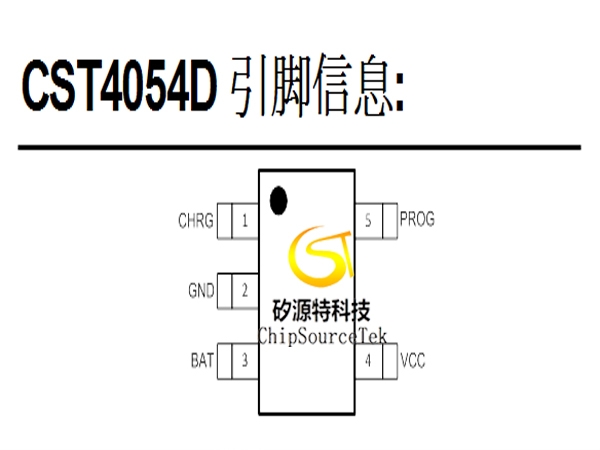

CST4054D引脚信息:
.jpg)
CST4054D订购信息:
|
器件型号
|
封装
|
包装
|
数量
|
|
CST4054D
|
SOT23-5
|
编带
|
3000
|

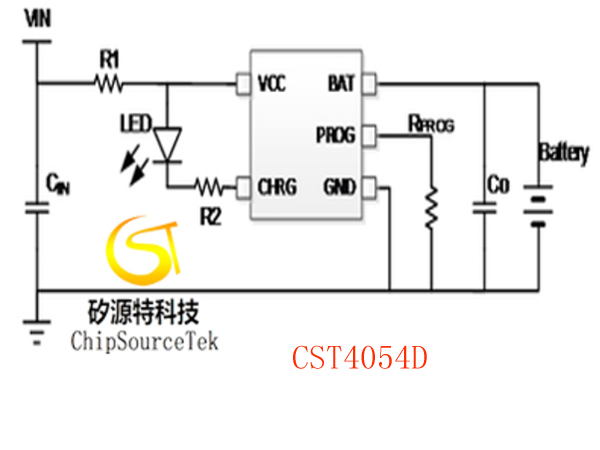

CST4054D典型应用原理图：
.jpg)
CST4054D功能框图:
.jpg)
CST4054D封装说明:
.jpg)
