HAA9106概述:
HAA9106是一款低EMI的，带4种防破音功能的，单声道的D类音频功率放大器。
HAA9106的单端输入架构和极高的PSRR有效地提高了HAA9106对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9106成为便携式音频产品的最佳选择。
HAA9106具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9106提供带散热片的ESOP8封装
HAA9106是一款低EMI的，带4种防破音功能的，单声道的D类音频功率放大器。
HAA9106的单端输入架构和极高的PSRR有效地提高了HAA9106对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9106成为便携式音频产品的最佳选择。
HAA9106具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9106提供带散热片的ESOP8封装
HAA9106特性:
D类功放，4种防破音可选，防破音压缩范围-10dB
D类输出功率：
－5.3W (VDD=5.0V, RL =2Ω，THD+N=10%)
－3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)
－3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)
工作电压：2.5V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
HAA9106应用:
扩音器
便携式音箱 / 插卡音箱
?蓝牙音箱 / USB音箱
HAA9106订购信息:
HAA9106典型应用电路图:
HAA9106引脚排列:
HAA9106管脚描述:
HAA9106封装图:
HAA9106订购信息:
|
料号 |
封装 |
表面印字 |
包装 |
|
HAA9106 |
ESOP8 |
HAA9106（A）PST XXXXXXX |
100颗/管（管装） |
|
HAA9106 |
ESOP8 |
4000颗/盘（卷带） |

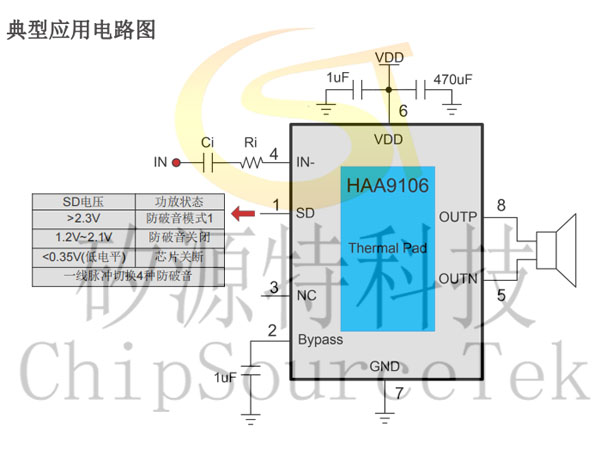

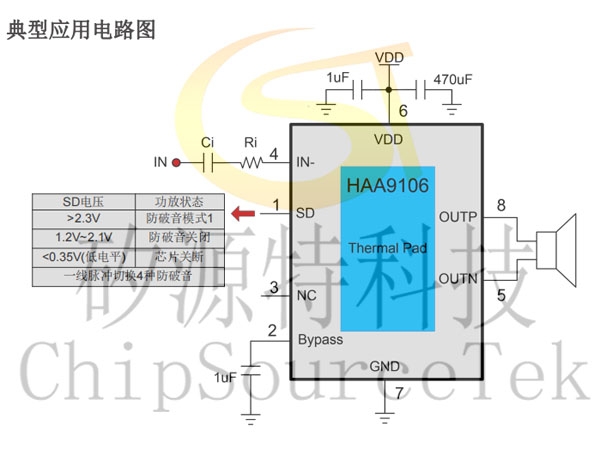

HAA9106典型应用电路图:

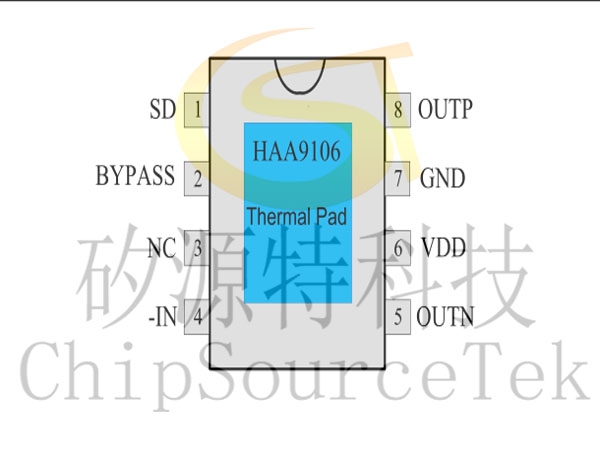

HAA9106引脚排列:

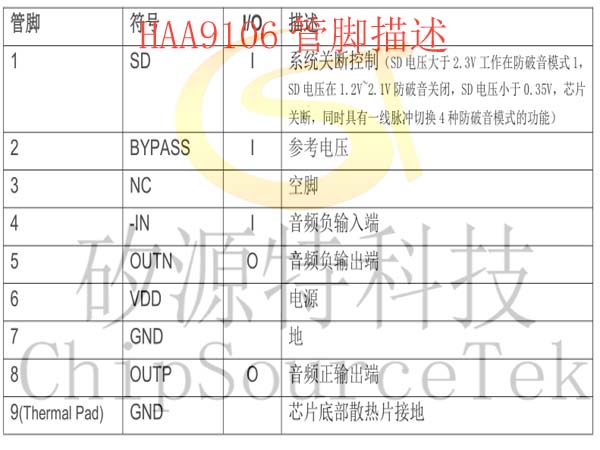

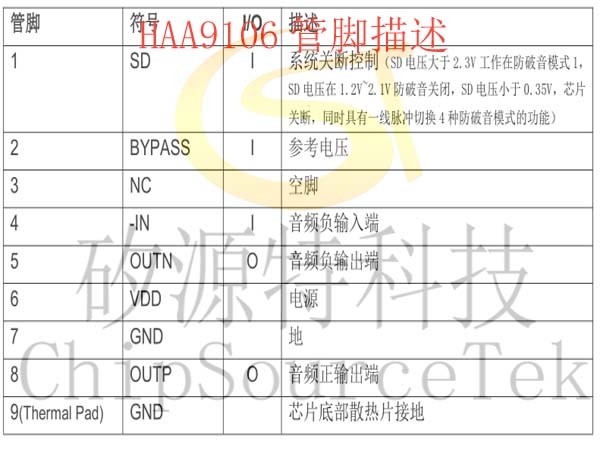

HAA9106管脚描述:
HAA9106封装图:
