XPD865概述：
XPD865是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0以及QC3.0/2.0CLASS A/CLASS B快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器，为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C充电解决方案。
XPD865内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD865内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS输出前会监测端口电压是否处于安全状态）。特别的，XPD865内建保护机制可以确保在DP/DM或者CC1/CC2与VBUS发生短路情况下，输出电压不会误动作。
XPD865集成25mΩ VBUS通路功率开关管和内部放电通路，节省了外围器件，在发生错误时可以快速关闭输出并恢复到安全状态。
传统的SR电流感测方法是测量整流MOSFET漏极电压，但对于不良PCB布局引入噪声很敏感。与之不同的是，XPD865采用新颖的线性预测时序控制电路来估计SR电流过零瞬间，而无需外部电流感测电路。空载时XPD865的SR控制器进入绿色模式，关闭SR MOSFE 以进一步降低系统总功耗。
XPD865提供TSSOP-16、QFN4x4-20封装。
XPD865特性：
通过 USB PD3.0 认证（TID：3740）
支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A 电流
支持 USB Power Delivery（PD）2.0 和 3.0协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至 65W
支持 Quick Charge 3.0/2.0 协议
-支持小米 Charge Turbo
支持华为 FCP 协议
支持三星 AFC 协议
支持 USB BC1.2 DCP
支持 Apple 2.4A 充电规范
集成恒压（CV）环路控制
集成 VBUS 通路 25mΩ低阻抗功率开关管
XPD865提供TSSOP-16、QFN4x4-20二种封装
XPD865提供TSSOP-16、QFN4x4-20二种封装
XPD865应用：
AC-DC 适配器
USB 充电设备

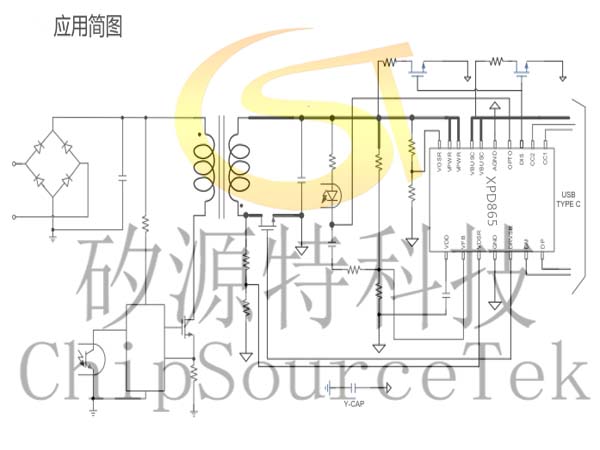

XPD865典型应用简图:

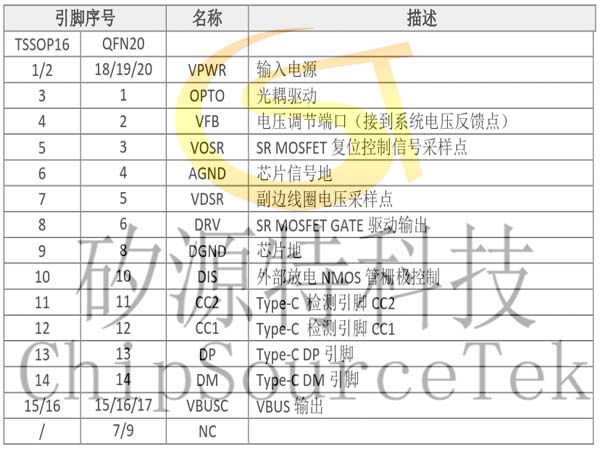

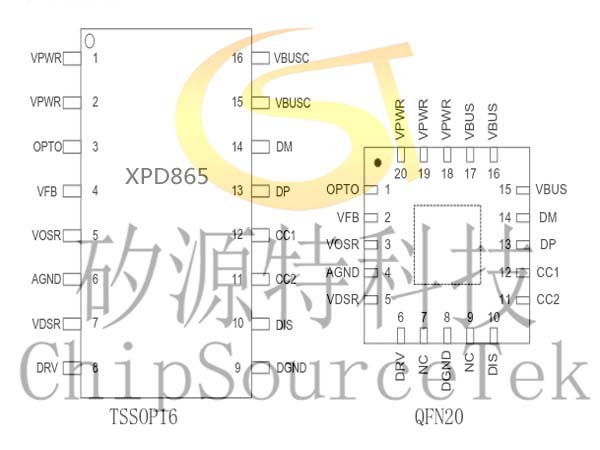

XPD865引脚定义:
XPD865选型参考：

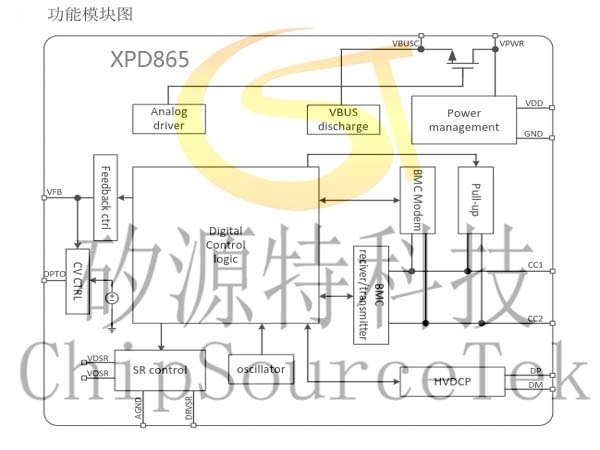

XPD865功能�？橥�：
XPD865订购信息：
XPD865典型应用简图:
XPD865引脚定义:
XPD865选型参考：
|
|
QC3.0
|
FCP/ SCP
|
AFC
|
PD3.0
|
PPS
|
CV
|
A+C
|
SR
|
SR MOS
|
XPD-LINK
|
|
XPD618
|
√
|
√
|
√
|
√
|
|
|
|
|
|
|
|
XPD636
|
√
|
√
|
√
|
√
|
|
|
√
|
|
|
|
|
XPD718
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
|
XPD736
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
XPD737
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
√
|
|
XPD767
|
√
|
√
|
√
|
√
|
√
|
|
√
|
|
|
√
|
|
XPD818
|
√
|
√
|
√
|
√
|
|
√
|
|
√
|
√
|
|
|
XPD819
|
√
|
√
|
√
|
√
|
|
√
|
|
√
|
√
|
|
|
XPD865
|
√
|
√
|
√
|
√
|
|
√
|
|
√
|
|
|
XPD865功能�？橥�：
XPD865订购信息：
| 料号 | PDO配置 | 印字 | 封装 |
| XPD865B18 | PDO : 5V/3A, 9V/2A, 12V/1.5A | XPD865 XXXXX+XX |
TSSOP16 |
| XPD865B20 | PDO : 5V/3A, 9V/2.25A, 12V/1.5A | ||
| XPD865B21 | PDO : 5V/3A, 9V/2.25A, 12V/1.75A | ||
| XPD865QD30 | PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A,20V/1.5A | QFN20 | |
| XPD865QD45 | PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A | ||
| XPD865QD60 | PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A | ||
| XPD865QD65 | PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A |
印字说明 ：
第一行 ， XPD865：芯片型号；
第二行 ， XXXXX：Lot Number，XX：保留信息 。
