XPD737概述：
XPD737是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0以及PPS、QC3.0/2.0CLASS A快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备 2.4A充电协议的多协议端口控制器。
XPD737支持XPD-LINK TM多芯片互联专利技术，可以通过总线互联进行芯片之间的通信。XPD737使用该独特的互联技术，可以灵活的应用在多个USB充电端口设备中，为多端口充电设备提供了简洁高性价比的解决方案。
XPD737内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD737最高支持65W输出功率，广播PDO电压可以配置为 5V/9V/12V/15V/20V，APDO电压可以选择5V Prog/9V Prog/15V Prog/20V Prog中的 两档，并且可以灵活配置APDO电压范围。
XPD737通过一路可Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。
XPD737内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS输出前会监测端口电压是否处于安全状态）；DP/DM和CC1/CC2过压保护。
XPD737集成10mΩ VBUS通路功率开关管和双路放电通路，集成恒压控制环路。在发生错误时也可以更快关闭输出并恢复到安全状态。
XPD737采用ESOP8封装形式，外围无需额外的元器件即可工作，提供最优化的BOM成本特性，并且可以轻松通过USB PD认证测试。
XPD737特性：
通过 USB PD3.0 认证（TID：3479）
支持 XPD-LINK TM 多芯片互联通信技术
支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A/1.5A 电流
支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至 65W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
支持华为 FCP/SCP/HVSCP 协议
- 支持华为 10V 高压 SCP 协议
支持三星 AFC 协议
支持 USB BC1.2 DCP 协议
支持 Apple 2.4A 充电协议
集成 10mΩ VBUS 通路功率开关管
集成 10mΩ电流检测电阻
内置 VPWR 和 VBUS 双放电通路
支持线损补偿功能
安全性
- 过压/欠压保护
- 过流保护
- 过温保护
CC1/CC2/DP/DM 过压保护
ESD 特性±4KV
XPD737采用ESOP8封装
XPD737应用：
AC-DC 适配器
带 USB 端口排插
USB多口充电设备

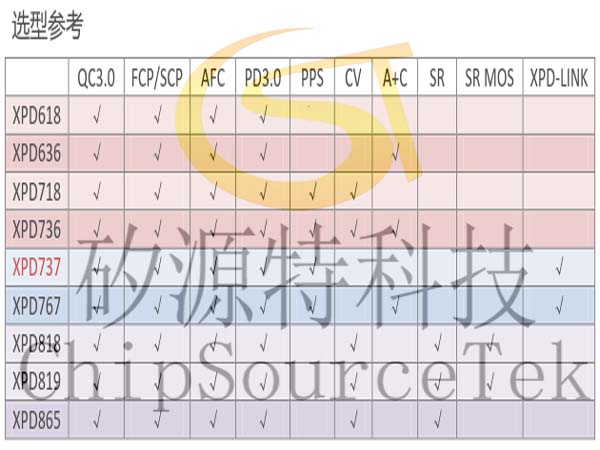

XPD737参考选型：
XPD737参考选型：

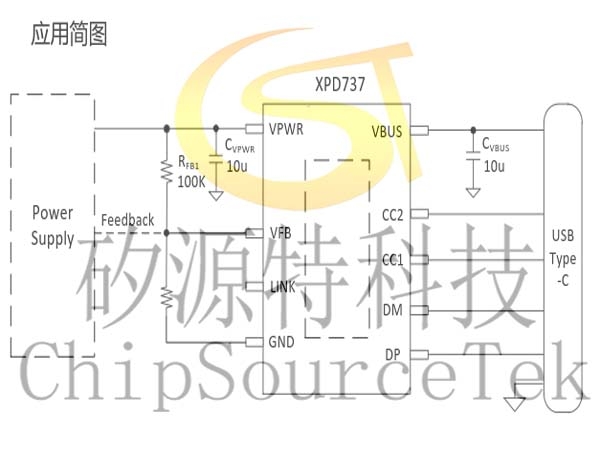

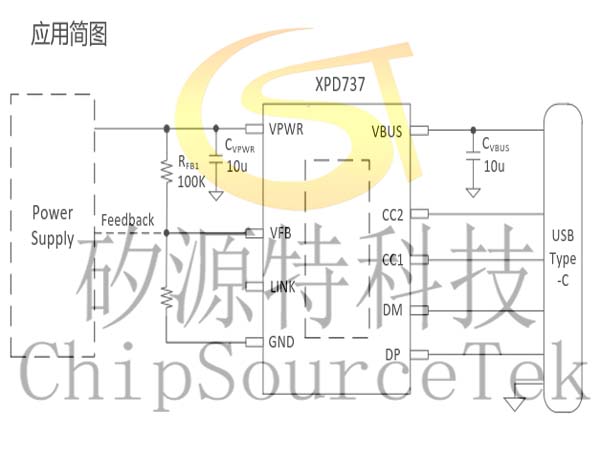

XPD737典型应用简图:

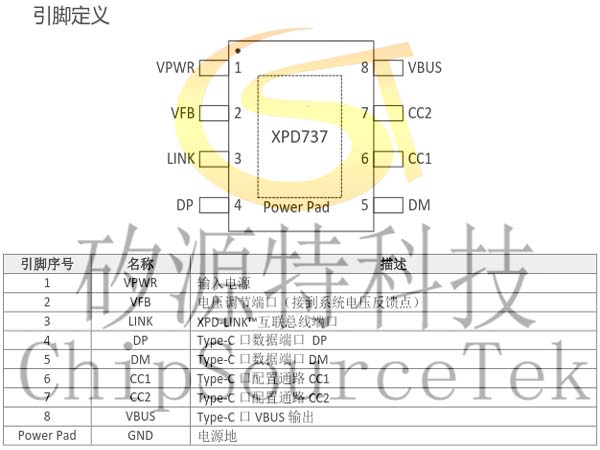

XPD737引脚定义：
XPD737订购信息：
料号 |
USB Type-C端口PDO和APDO配置 | QC 配置 | 封装 |
| XPD737B18 | 高功率 PDO : 5V/3A, 9V/2A, 12V/1.5A 低功率 PDO : 5V/3A |
Class A |
ESOP8
4K/盘
|
| XPD737BP18 | 高功率 PDO : 5V/3A, 9V/2A, 12V/1.5A 高功率 APDO1 : 3.3-5.9V/3A 高功率 APDO2 : 3.3-11V/1.65A 低功率 PDO : 5V/3A |
Class A | |
| XPD737A | 高功率 PDO : 5V/3A, 9V/2.22A 低功率 PDO : 5V/3A |
Class A | |
| XPD737B | 高功率 PDO : 5V/3A, 9V/2.22A, 12V/1.67A 低功率 PDO : 5V/3A |
Class A | |
| XPD737D30A | 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 PDO : 5V/3A |
Class B | |
| XPD737D30 | 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 PDO : 5V/3A, 9V/1.75A |
Class A | |
| XPD737DP30 | 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 高功率 APDO1 : 3.3-11V/3A 高功率 APDO2 : 3.3-16V/2A 低功率 PDO : 5V/3A, 9V/1.75A |
Class A | |
| XPD737D45 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 低功率 PDO : 5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A |
Class A | |
| XPD737D60 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A |
Class B | |
| XPD737DP60 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 高功率 APDO1 : 3.3-16V/3A 高功率 APDO2 : 3.3-21V/2.85A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 APDO1 : 3.3-16V/1.9A 低功率 APDO2 : 3.3-21V/1.4A |
Class B | |
| XPD737D65 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A |
Class B | |
| XPD737D65 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A |
Class B | |
| XPD737DP65 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 高功率 APDO1 : 3.3-16V/3.25A 高功率 APDO2 : 3.3-21V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 APDO1 : 3.3-16V/2A 低功率 APDO2 : 3.3-21V/1.5A |
Class B | |
| XPD737D6545 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A |
Class B | |
| XPD737DP6545 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 高功率 APDO1 : 3.3-16V/3.25A 高功率 APDO2 : 3.3-21V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 低功率 APDO1 : 3.3-16V/2.8A 低功率 APDO2 : 3.3-21V/2.1A |
Class B | |
| 可定制 | 可定制 | ||
| 印字说明 ： 第一行 ， XPD737：芯片型号； 第二行 ， XXXXX：Lot Number，XX：保留信息 。 USB Type-C端口的QC协议配置为Class A，输出功率为18W；QC协议配置为Class B，输出功率为27W， 开启小米 CHARGE TURBO 协议。 以上料号默认不开启 SCP，如需要支持 SCP，下单时需提前说明。 |
|||

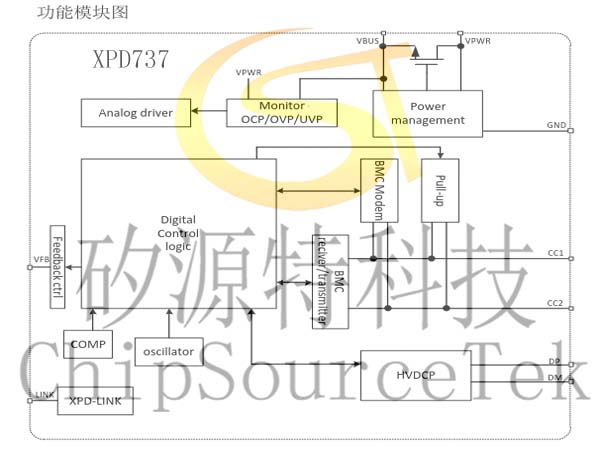

XPD737功能�？橥�：
XPD737应用电路：

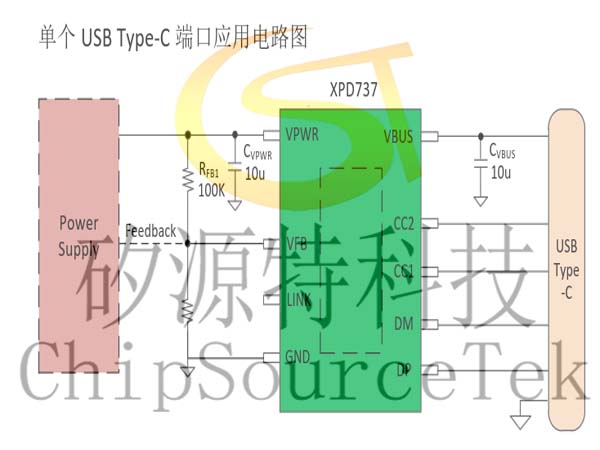

单个USB Type-C端口应用电路图:
图中所示元器件参数供参考，可以根据实际应用进行调整。XPD737的VBUS、CC1、 CC2、DM、DP引脚分别连接至USB Type-C端口，VFB连接至前端电源反馈网络。

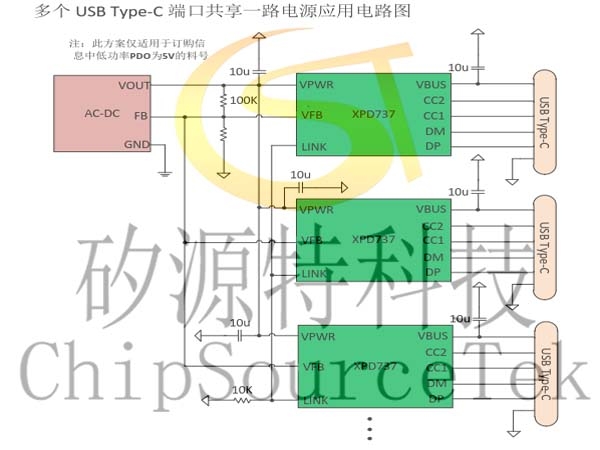

多个USB Type-C端口共享一路电源应用电路图:
上面的应用电路图中，每一个XPD737对应连接到一个USB Type-C端口。所有XPD737的VFB都连接到前端电源的反馈网络。所有XPD737通过LINK引脚连接到总线上。
在这个应用电路中，当只有一个USB Type-C端口工作时，该端口的控制器XPD737以高档位功率工作；当有两个或两个以上USB Type-C端口工作时，所有对应的端口控制器XPD737全部以5V输出电源工作。
以三个XPD737B18控制三个USB Type-C充电端口为例说明。当只有一个USB Type-C端口工作时，该端口的XPD737B18广播18W功率；当有两个或三个USB Type-C端口工作时，该两个或三个USB Type-C端口输出相同的5V电源。

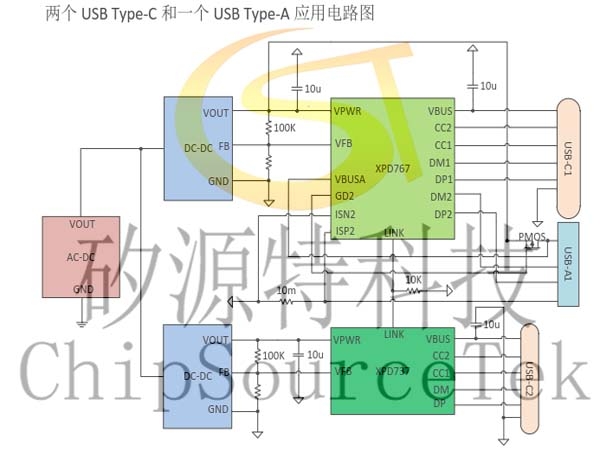

两个USB Type-C和一个USB Type-A应用电路图:
上面的应用电路图中，使用一颗XPD767控制USB Type-C1端口和USB Type-A1端口，一颗XPD737控制 USB Type-C2端口。XPD767和XPD737的VFB分别连接到两路DCDC电源的反馈网络。XPD767和XPD737通过LINK引脚连接到总线上。
在这个应用电路中，当只有一个Type-C1或Type-A1或Type-C2端口工作时，每个端口都可以快速充电，其中Type-C1或Type-C2以高档位功率工作。当Type-C1与Type-A1端口同时工作时，这两个端口输出相同的5V电源。当Type-C1或者Type-A1与Type-C2端口同时工作时，Type-C1和Type-C2可以输出独立的电源，并且以低档位功率工作。当Type-C1与Type-A1与Type-C2三个端口同时工作时，Type-C1与Type-A1端口输出相同的5V电源，Type-C2可以输出独立的电源，并且以低档位功率工作。
以XPD767D60和XPD737D60组合为例说明。XPD767D60控制USB Type-C1和USB Type-A1端口，XPD737D60控制USB Type-C2端口：
1. 当只有 C1 或 C2 端口工作时，都可以广播输出 60W 功率。
2. 当只有 A1 端口工作时，可以支持 A 口所有快充协议，最大输出 27W 功率。
3. 当 C1 与 C2 同时工作时，两个端口独立工作，都广播输出 30W 功率。
4. 当 C1 与 A1 同时工作时，两个端口输出相同的 5V 电源。
5. 当 A1 与 C2 同时工作时，两个端口独立工作，A1 口最大输出 27W 功率，C2 口广播输出 30W 功率。
6. 当三个端口同时工作时，C1 与 A1 端口输出同一 5V 电源，C2 口广播30W 功率。

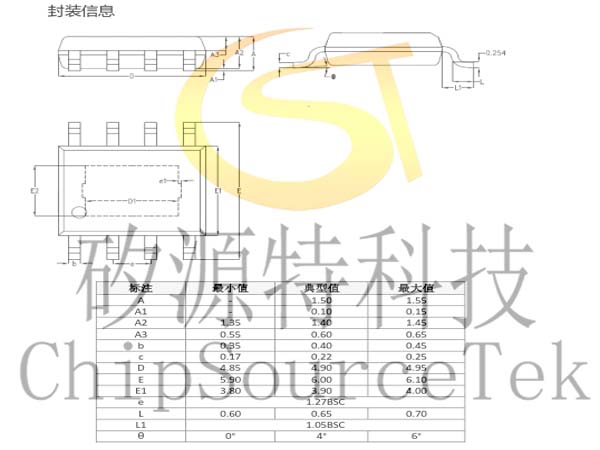

XPD737封装信息：
XPD737封装信息：
