XPD720概述：
XPD720是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0快充协议、华为FCP/SCP/HVSCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多协议端口控制器，为AC-DC适配器、车载充电器等设备提供高性价比的USB Type-C 端口充电解决方案。
XPD720内置的Type-C协议可以支持Type-C设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD720集成的PD协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD720最高支持36W输出功率，广播PDO电压可以配置为5V/9V/12V，可以灵活配置5V Prog、9V Prog两档APDO电压范围。
XPD720通过一路可Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。
XPD720内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM和CC1/CC2过压保护。
XPD720集成10mΩ VBUS通路功率开关管和双路放电通路，集成恒压控制环路，在发生错误时也可以更快关闭输出并恢复到安全状态。
XPD720可以非常容易通过USB PD认证测试，无需为了认证增加元器件。
XPD720采用ESOP8封装形式，外围无需额外的元器件即可工作，提供最优化的BOM成本
XPD720特性:
通过 USB PD3.0 认证（TID：3479）
支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A/1.5A 电流
支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V
- 输出功率高至 36W
- APDO 可配置：5V Prog，9V Prog
支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
支持华为 FCP/SCP/HVSCP 协议
- 支持华为 10V 高压 SCP 协议
支持三星 AFC 协议
支持 USB BC1.2 DCP
支持 Apple 2.4A 充电规范
集成恒压（CV）控制环路
集成 10mΩ VBUS 通路功率开关管
集成 10mΩ电流检测电阻
内置 VPWR 和 VBUS 双放电通路
支持线损补偿功能
安全性
- 过压/欠压保护
- 过流保护
- 过温保护
CC1/CC2/DP/DM 过压保护
ESD 特性±8KV
XPD720采用ESOP8封装
XPD720应用：
AC-DC 适配器
USB 充电设备

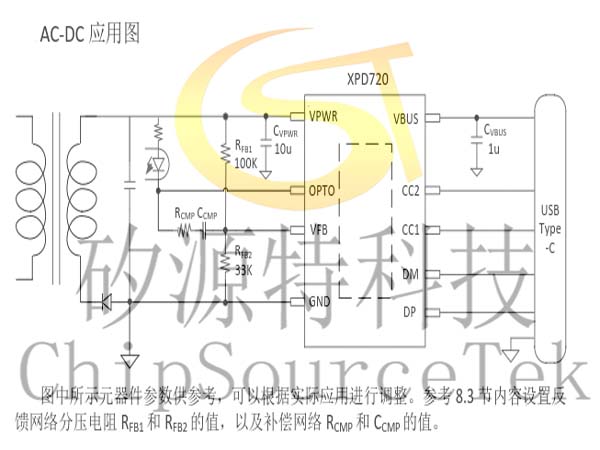

XPD720 AC-DC 典型应用简图：

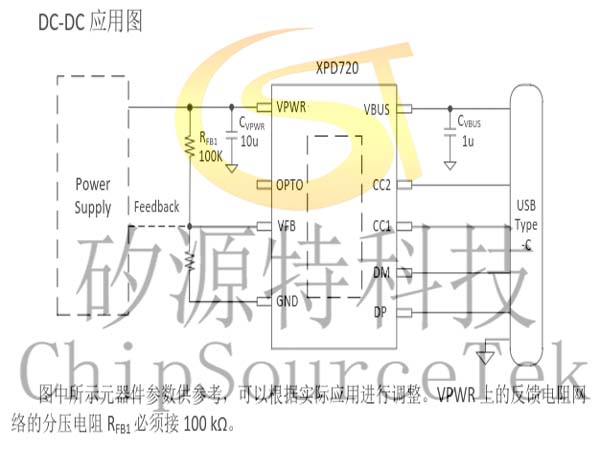

XPD720 DC-DC 典型应用简图：

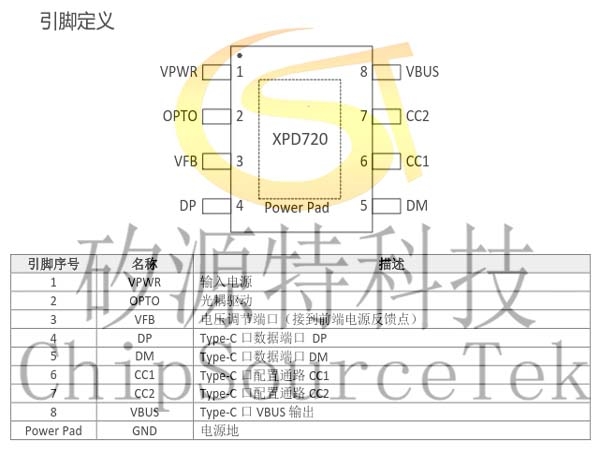

XPD720引脚定义：
XPD720订购信息:
| 料号 | PDO 和APDO 配置 | 印字 | 包装 |
| XPD720A | PDO:5V/3A, 9V/2.22A | XPD720 XXXXX+XX |
ESOP8 4K/盘 |
| XPD720B | PDO:5V/3A, 9V/2.22A, 12V/1.67A | ||
| XPD720BP | PDO:5V/3A, 9V/2.22A, 12V/1.67A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/1.8A |
||
| XPD720APS25 | PDO:5V/3A, 9V/2.77A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.25A |
||
| XPD720APS30 | PDO:5V/3A, 9V/2.77A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.75A |
||
| XPD720BP25 | PDO:5V/3A, 9V/2.77A, 12V/2.08A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.25A |
||
| 可定制 | 可定制 |
印字说明 ：
第一行 ， XPD720：芯片型号；
第二行 ， XXXXX：Lot Number，XX：保留信息 。
*SCP 协议由于电流超过 3A，需要定制。
XPD720选型参考:

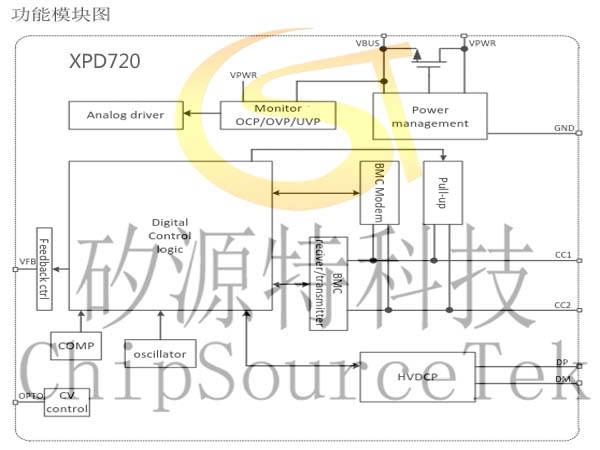

XPD720功能�？橥�：
XPD720选型参考:
XPD720功能�？橥�：
